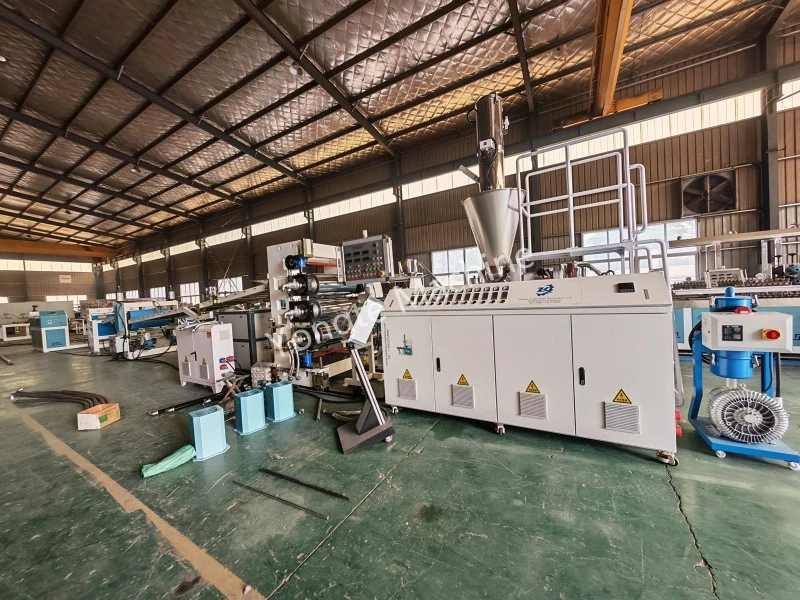

1200mm PVC薄板押出ライン

製品概要

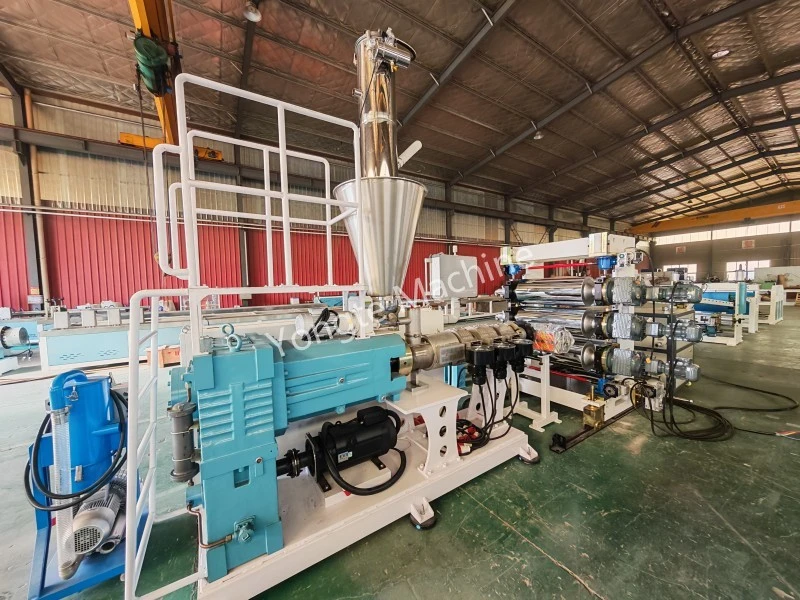

Yongte 1200mm PVC 薄板押出ラインは、硬質および半硬質 PVC 薄板生産用にカスタム開発されました。高トルクの円錐二軸押出機、精密 3 ロールカレンダー装置、自動温度制御システム、インテリジェントな供給システムが統合されており、均一な厚さ、滑らかな表面、長期安定した運転を保証します。精密なサーボ駆動の押出制​​御や最適化されたスクリュー設計など、当社独自の高度な技術を活用することで、当社の PVC 薄シート押出ラインは、±0.02 mm 以内の一貫した厚さ公差を維持しながら、毎分 10 メートルという驚異的な生産速度を達成します。

コア技術パラメータ

完全な装備リストと写真

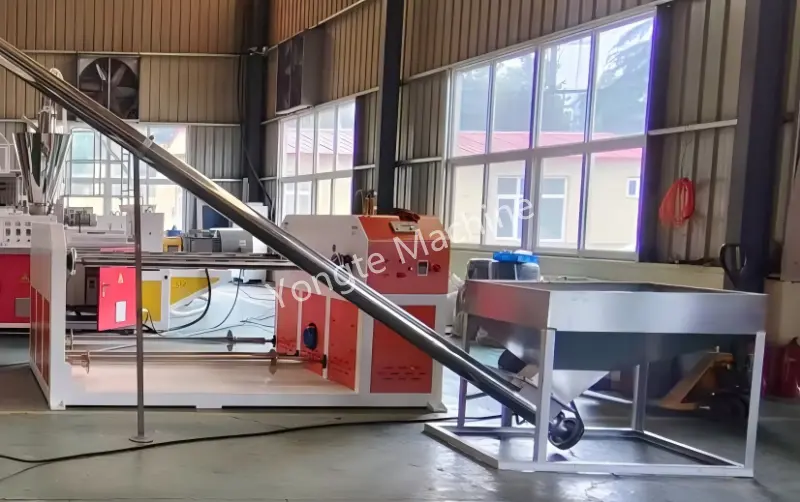

自動材料ローダー: 304 ステンレス鋼の自動ネジ供給、安定した供給、防塵環境保護。

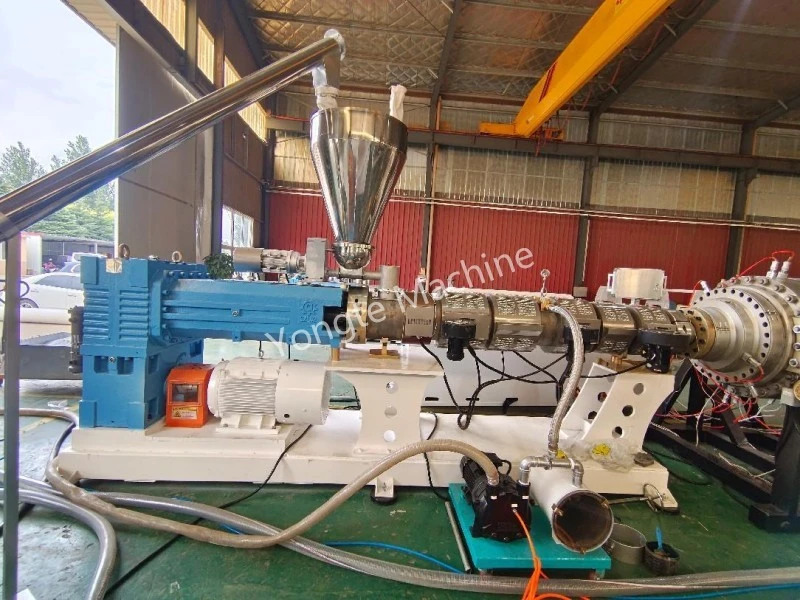

コニカル二軸スクリュー押出機: SJSZ80/156 の高トルクメイン押出機は、L/D 比 22:1 の 156 mm 大径スクリューを備え、低せん断応力を維持しながら優れた可塑化効率を実現し、特に PVC の熱に敏感な特性に合わせて最適化されています。硬化合金スクリューバレル (HRC 58-62) と精密機械加工された搬送要素を備え、均一な溶融混合と安定した圧力出力を保証し、生産サイクルが延長された場合でも材料の劣化を効果的に防ぎます。押出機のサーボ速度制御駆動システム (55kW サーボモーター) により、5 ～ 35 rpm の無段階速度調整が可能になり、硬質、半硬質、炭酸カルシウムや添加剤を含む改質グレードなどのさまざまな PVC 配合に対応します。

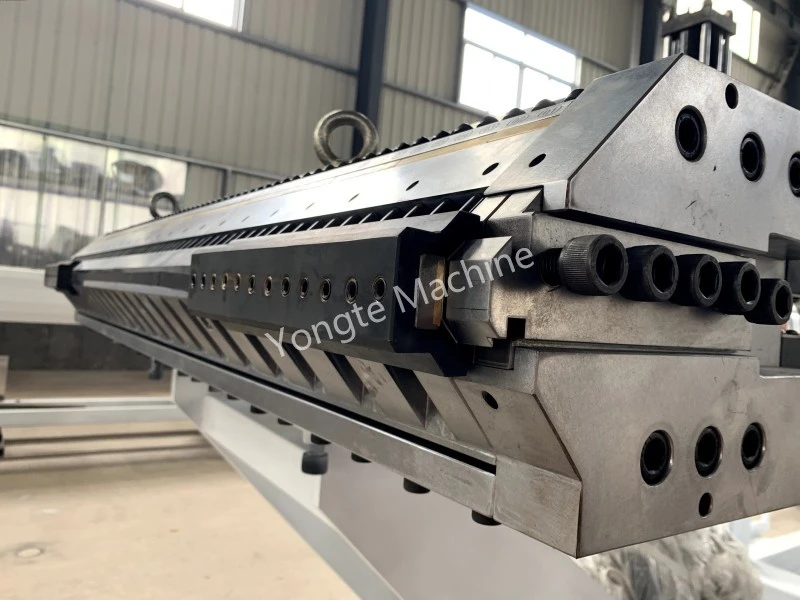

T型金型：幅1200mmのハンガー型金型で、厚さ0.4～2mmの精密成形が可能です。

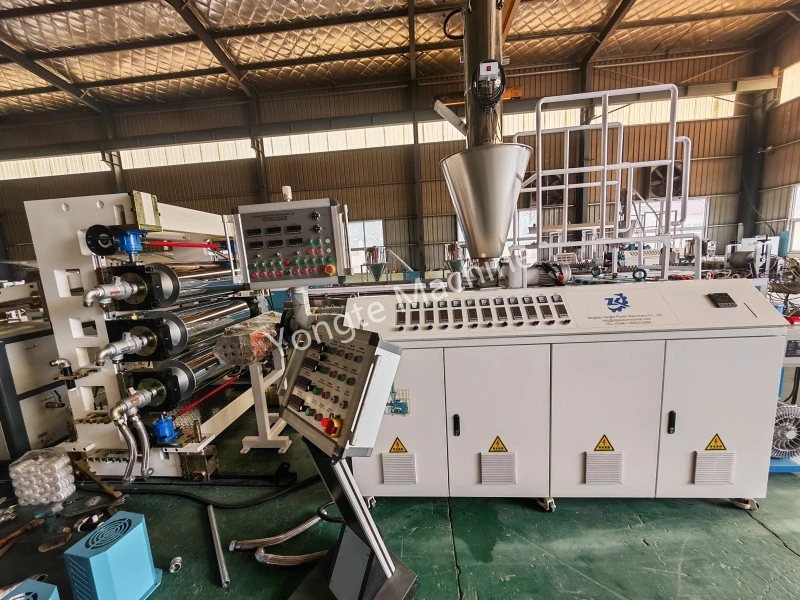

スリーロールカレンダーユニット：継目無鋼管に精密焼入れ焼戻し処理を施し、ローラー表面硬度HRC≧62、鏡面Ra≦0.2μmを実現し、優れた耐摩耗性とシート表面品位を実現します。サーボ駆動のギャップ調整システム（応答時間≦0.1s）を搭載しており、再現性±0.01mm以内でミクロンレベルの厚み制御（調整範囲0.4～2mm）が可能です。循環熱媒オイルを利用したトリプルゾーンローラー温度制御システムは、ローラー全長（作業幅1200mm）にわたって±1℃の正確な温度安定性を維持し、熱変形を排除し、均一なシート冷却を保証します。各ローラーは速度 (5 ～ 35 rpm) と圧力 (0 ～ 150N/cm) を個別に調整でき、完成したシートの内部応力を最小限に抑えながら、さまざまな PVC 配合および厚さの要件に対応します。

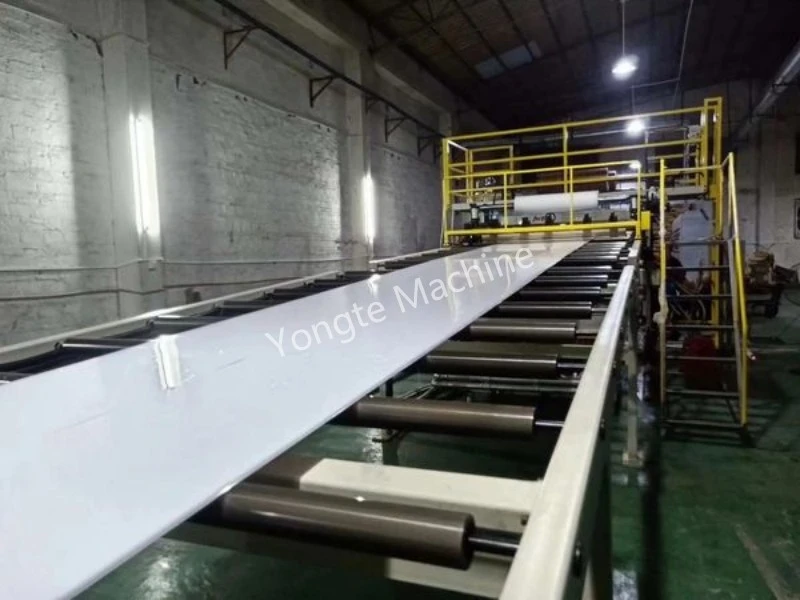

冷却ブラケット: 均一な冷却と反り防止のための 6 m のステンレス製ローラーコンベアブラケット。

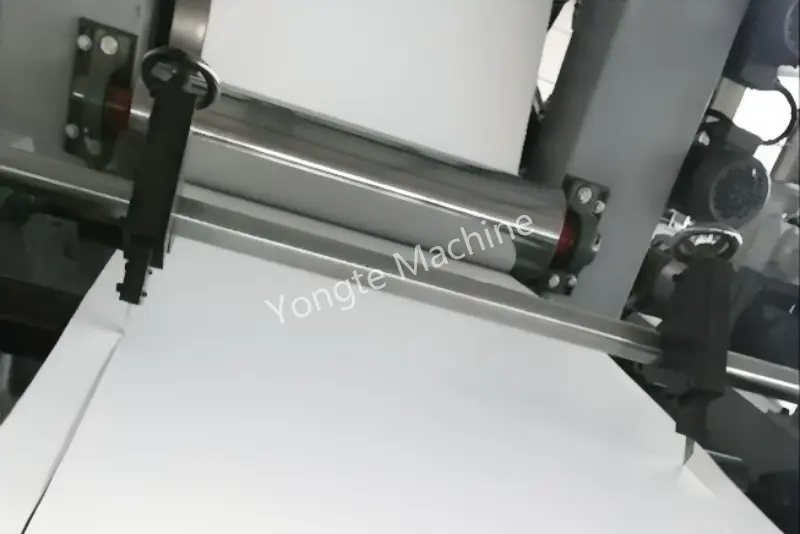

オンライン自動エッジトリマー: オンライン自動エッジトリミング、集中廃棄物リサイクルにより損失を削減します。

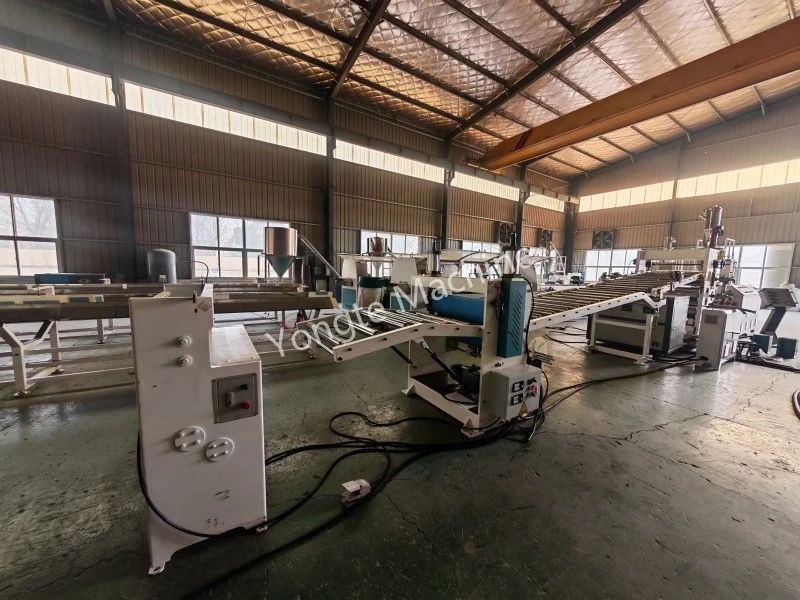

牽引装置：ダブルゴムローラーサーボトラクション、安定した動作と安定した張力。

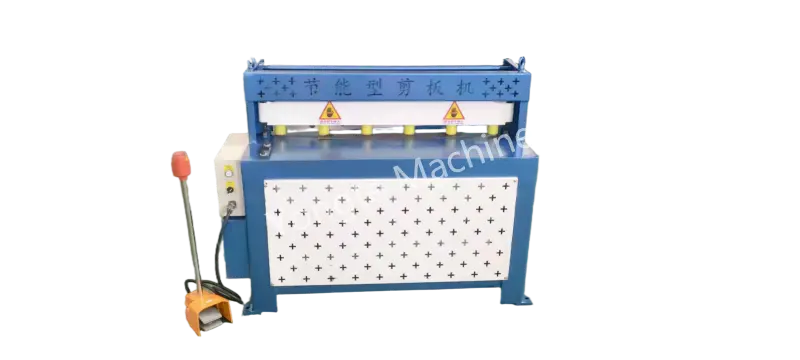

自動切断機: PVC の薄いシートを必要な長さに切断し、PVC シートを積み重ねます。この切断機はサーボモーターを搭載しており、高速かつ自動切断が可能です。損傷のない刃先

インテリジェント電気制御システム: オムロン温度制御、ABB インバーター、Inovance サーボ、Siemens/Schneider コンタクター;オプションの PLC + 10 インチ HMI タッチ スクリーンにより、リアルタイム監視とすべてのパラメータのワンクリック調整が可能です。

主な利点

1. 高トルクと優れた可塑化: 分割バレル、正確な温度制御、最適化されたスクリュー構成により、均一な混合と十分な可塑化が保証され、さまざまな配合の安定した生産に適しています。
2. 安定＆高速出力：線速度15～30m/min（厚みに応じて調整可能）の強力な駆動システムにより、安定した出力と低消費電力を実現。
3. 超精密厚み制御：3ロールサーボギャップ制御+内部ローラー循環冷却により、600mm幅全域で厚み公差±0.03mm、欠陥のない平坦面を実現。
4. スマートで安定した供給: 減量計量供給 + 閉ループフィードバック、正確な原料比率、組成変動と無駄を削減します。
5. インテリジェント集中制御: 10 インチ HMI タッチ スクリーンは、溶融圧力、ローラー温度、シート厚さなどの重要なデータをリアルタイムで監視し、ワンクリックでパラメーターを調整し、簡単に操作できます。
6. 完璧な冷却と成形: 調整可能なエアナイフ冷却コンベア + 張力制御システムにより、変形や反りのない完全な成形を保証します。
7. 24時間年中無休の連続稼働: クイックチェンジダイリップと掃除が簡単なローラーシステムにより、材料や仕様変更時のダウンタイムが削減され、大バッチ連続生産のニーズに対応します。
8. コンパクト＆省スペース：コンパクトなレイアウト、省スペース、合理的なメンテナンスチャネル、日常のメンテナンスに便利です。
9. 完全なアフターサポート: 機器の長期的かつ信頼性の高い動作を保証するために、オンサイト設置、オペレータートレーニング、スペアパーツ供給などのフルサイクルサービスを提供します。

応用

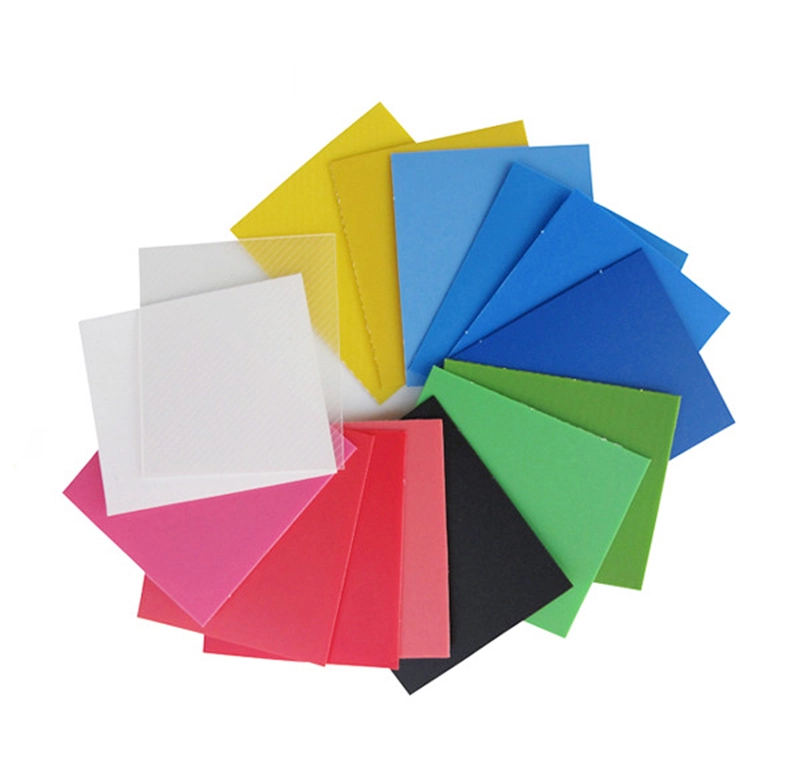

高品質の PVC 薄シート材料の製造用に特別に設計および最適化された最終製品は、優れた堅牢な接着特性を示し、さまざまな用途で信頼性の高い接着を保証します。また、優れた耐久性と長期的なパフォーマンスを示し、環境ストレス要因に耐え、長期間にわたって完全性を維持できます。さらに、これらの製品は優れた洗練された外観質感を誇り、滑らかで一貫した視覚的に魅力的な表面を提供します。これらの組み合わせられた特性は、高級家具製造施設によって設定された厳しい品質基準と厳格な要件を完全に満たし、上回っており、高級家具製造にとって理想的な選択肢となっています。
