単層コルゲート管の製品性能に及ぼす波形の波形の影響

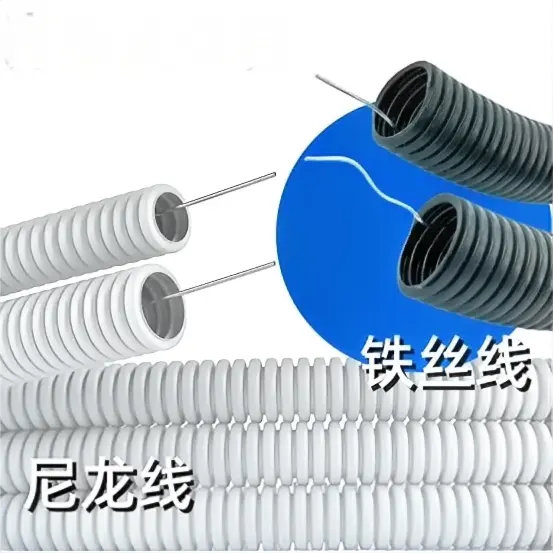

単壁波形パイプは、その独自の構造設計と材料特性により、広範な用途の多用途性を提供します。これらは、住宅および商業ビルの排水システムにとって理想的なソリューションとして機能し、最適な流量で雨水と廃水を効率的に流します。ケーブル管理シナリオでは、これらのパイプは電気ケーブルおよび通信ケーブルの堅牢な保護導管として機能し、耐久性と柔軟な設置機能を組み合わせます。軽量構造により、設置時の取り扱いの労力が最小限に抑えられ、固有の耐食性により、さまざまな環境条件下でも長期にわたる性能の安定性が保証されます。さらに、その応用は農業灌漑システムにも広がり、作物への正確な水の分配が容易になり、灌漑効率と資源利用が向上します。

使用するとき単壁波形パイプ機械コルゲートパイプを作るには、使用要件に応じてさまざまな種類の波頭形状を作ることができます。波頭の形状は、リングの剛性、柔軟性、耐衝撃性、応力分布、流体力学性能、単層コルゲートパイプの設置効率を支配する中核となる構造パラメータとして機能します。

1. 主流の波のピーク形状とコア性能への影響

1. 台形波 (工学分野で最も一般的に使用され、約 76% を占める)

· 構造の特徴は次のとおりです：山は平らで、側壁は傾斜しており、谷はほぼ丸みを帯びています。

· パフォーマンスへの影響

o 高い円周方向剛性: 波頭面の大きな支持面積により、半径方向の圧縮力に対する強い耐性が得られ、高剛性グレード (SN4 ～ SN16) の実現が可能になります。

o 応力集中：波の山の鋭いコーナーで応力集中が発生しやすく、測定される最大応力は平均応力の2.3倍に達することがあり、長期の荷重下では疲労亀裂が発生しやすくなります。

o 耐衝撃性は一般に劣ります。鋭い角は衝撃エネルギーの吸収が悪く、単純に支持された梁の衝撃強度は通常低いです。

o 経済性: 構造効率が高く、同じ剛性でも材料の消費量が少なくなります。

· アプリケーションシナリオ: 都市排水、下水排出、通信ケーブル配線など、高い剛性要件を伴う従来のプロジェクト。

2. 円弧/正弦波

· 構造上の特徴は、波の山と谷の遷移が滑らかで、鋭い角がありません。

· パフォーマンスへの影響

o 応力分布は均一です。応力集中点がなく、耐疲労性と耐亀裂性に優れ、耐用年数が長くなります。

o 優れた柔軟性：軸方向および円周方向の強い変形能力、基礎の不均一な沈下に適応する優れた能力。

o 剛性効率が低い: 同じ材料を使用した場合、リングの剛性は台形波の剛性よりも低いため、追加の壁厚または波高補正が必要となり、コストが増加します。

o 波の山の接触面積が小さく、局所的な圧縮が凹みやすい。

· 適用シナリオ: 軟弱な土壌の基礎、溝のない構造、ケーブル配線の頻繁な屈曲、および一時的な排水。

3. U字波

· 構造の特徴は、山はなだらかで、谷は大きな円弧を描き、全体の形は角の丸い長方形に近いです。

· パフォーマンスへの影響

o 総合的な性能はバランスが取れており、台形波の剛性と円形波の柔軟性を備えており、応力分布はより均一です。

o 優れた流体性能: 滑らかな内壁、低い流体抵抗、強力な自浄能力、および泥の蓄積に対する耐性。

o 安定した設置: 外面の接触面積が大きいため、設置中の転がりが防止され、確実な施工が容易になります。

· 適用可能なシナリオ: 中程度の負荷を伴う農地の排水、雨水収集、自治体のパイプライン。

4.V字型の波

· 構造的特徴: 鋭い山、狭い谷、小さな側壁の角度。

· パフォーマンスへの影響

o 高い局所剛性: 波のピークは強力な抗穿刺能力と耐衝撃能力を備えており、固体粒子の搬送に適しています。

o 柔軟性が非常に低い: 軸方向に曲げるのが難しく、曲げ点で破損しやすい。

o 応力集中が激しく、波の山谷の鋭角部分で亀裂が発生しやすいため、肉厚を厚くして補う必要がある。

· アプリケーションシナリオ:産業廃棄物残渣の輸送、鉱山の排水、および特殊な耐衝撃性の作業条件。

5. 複合/曲線波 (例: S-Rib)

· 構造の特徴は、波頭頂部のマイクロアークと側壁曲率の遷移であり、台形波と円形波の利点を組み合わせています。

· パフォーマンスへの影響

o 共同強化: 高いリング剛性 (SN8 など) を維持しながら、単純に支持されたビームの衝撃強度を 20% 以上高めることができます。

o 応力の最適化: 鋭い角を排除することで応力集中が大幅に軽減され、長期的な信頼性が向上します。

o 金型とプロセスが複雑なため、コストが高くなります。

· 適用可能なシナリオ: 高水準の自治体プロジェクト、非開削パイプ推進工事、長距離埋設パイプライン。

II.重要なパフォーマンスに対する波形の体系的な影響

Ⅲ．モデル選択の中核原則

1. 剛性優先: 重荷重、深い埋設、高い土被りシナリオ → 台形波または複合波を選択します。

2. 柔軟な優先順位: 軟弱地盤、沈下に敏感、非掘削 → 円弧波または U 字波を選択します。

3. 流体の優先順位：排水、汚水の排出、詰まり防止 → U 字波または円弧波を選択します。

4. 耐衝撃性の優先: 固液混合物の搬送、鉱山、産業 → V 波または複合波を選択します。

5. コスト優先: 従来の市営およびねじ切り → 台形波が優先されます。

IV.ピークサポートパラメータの相乗効果

波頭形状の最適な性能は、波の高さ、波の間隔、壁の厚さを調整して設計することによって達成できます。

· 波の高さ：波の高さが高くなると、リングの剛性は高くなりますが、柔軟性が低下し、素材が増加します。

· 波の間隔: 波の間隔が小さすぎると、軸方向の剛性が高くなりすぎて、沈下適応に不利になります。波の間隔が大きすぎると、円周方向のサポートが不十分になり、局所的な座屈が発生します。

· 壁の厚さ: 鋭いエッジの波 (台形または V 字型) の場合、応力集中を軽減するために波頭で壁を適切に厚くする必要があります。
