WPC ドア: 真空ラミネートと PUR ラミネート

WPC ドア: 真空ラミネート加工 vs. PURラミネート加工

どちらのオプションも PVC 装飾面シートを使用しており、主な違いは貼り付け方法と対象となるドアのプロファイルにあります。真空ラミネートでは、負圧を利用してフィルム素材を引き伸ばし、ドアパネルの表面に貼り付けることで、凹凸のある輪郭や複雑なラインにしっかりと適合させることができます。一方、ホットメルトボンディングは PUR ホットメルト接着剤を使用し、ローラープレスプロセスを利用して平らに貼り付けたり、ラッピングしたりするため、滑らかな表面とシンプルなラインを持つドアパネルに適しています。

I. プロセス原則

✅真空ラミネート

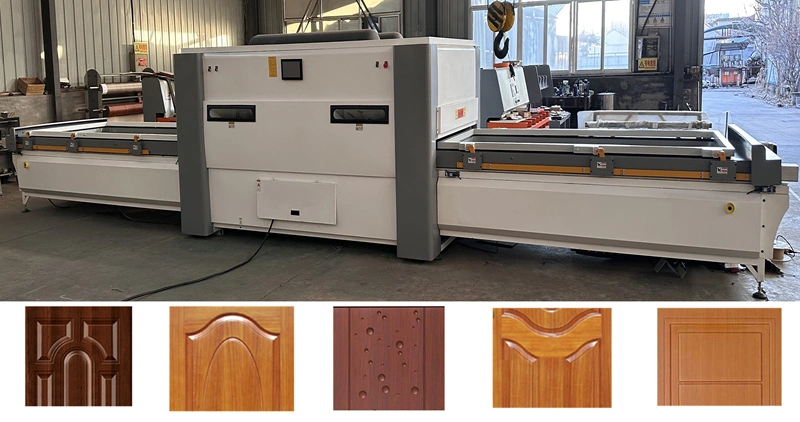

未加工の木材とプラスチックの複合ドアパネルは、まず CNC フライス加工を受けて表面にエンボス加工と凹型の構造パターンが作成され、その後、真空ラミネート機に送られてフィルムラミネートされます。装置が作動すると、PVC 装飾フィルムが加熱されて徐々に柔らかくなり、優れた延性が得られます。続いて、軟化したフィルム素材が真空負圧システムによってドアパネルの前面と四辺にしっかりと密着し、五面すべてを同時にカバーします。この負圧下で、PVC フィルムは完全に引き伸ばされ、ドア パネル表面のレリーフや溝などの複雑な形状に正確に貼り合わされるため、事前にフライス加工された 3 次元テクスチャと直線的なディテールが完全に保存され、強調されます。

· 接着剤: 液体の冷間接着剤が木とプラスチックの複合ドアパネルにスプレーされ、高温で活性化されます。

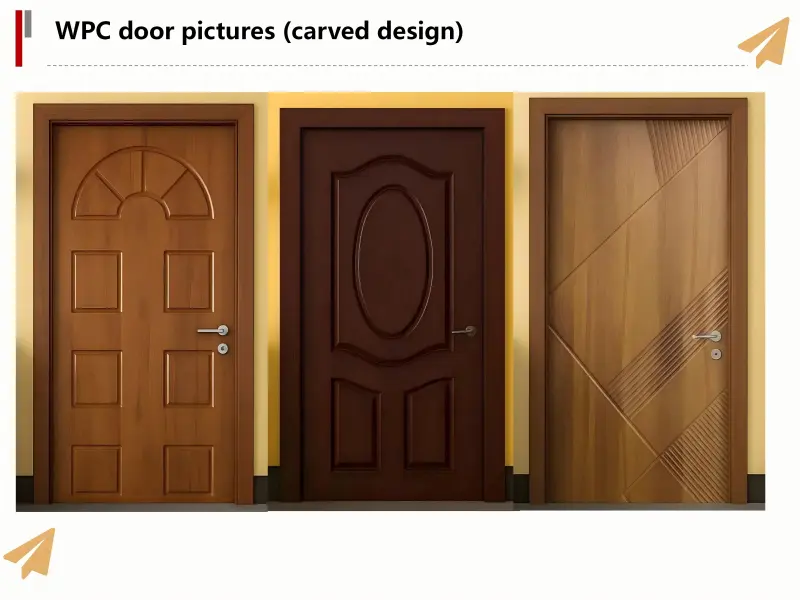

・彫刻や溝、複雑な立体デザインのドアに適しています。

✅ PURラミネート

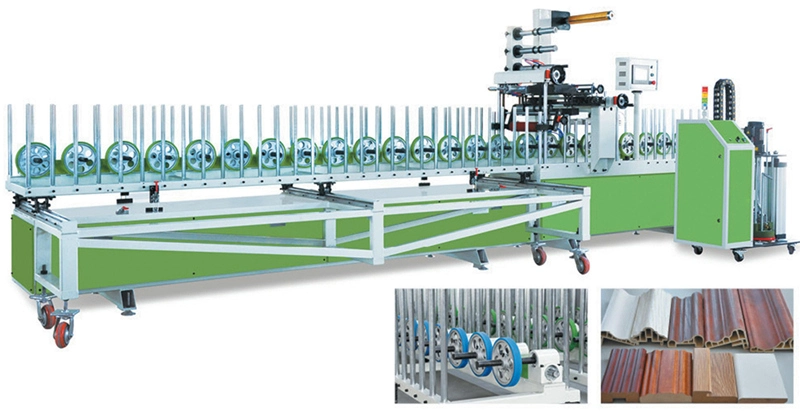

WPC ドアパネルは最初にサンディングを受けて、基材上の均一かつ均一な表面粗さを実現し、それによって後続の接着層と基材の間の接着を強化します。 PUR ホットメルト接着剤は加熱条件下で溶融し、ローラーラミネートによって基材またはフィルム素材の表面に均一に塗布されます。その後、複数の加圧ローラーで連続的に圧延され、圧力下でフィルム素材と基材が確実に密着します。このプロセスは、片面、両面、または 360° 6 面のフィルムラミネートに適用でき、幅広い適用性を提供します。フィルム素材はラミネートプロセス中にほとんど伸びないため、元の厚さと形態がよく保存されます。したがって、この方法は、平らなドア パネル、浅い溝のあるドア パネル、ドア ケーシング、ドア フレームのプロファイルなど、高い表面平坦性と寸法安定性が重要な要件であるコンポーネントに特に適しています。

· 接着剤: PUR ホットメルト接着剤。一度硬化すると不可逆的であり、さらに熱にさらされても溶けません。

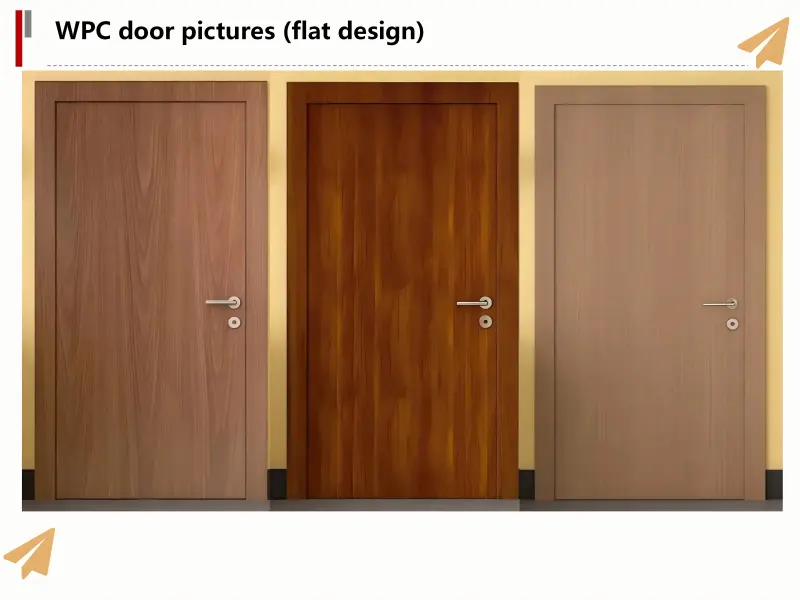

· フラットパネルドア、ミニマリストのライトベイン仕上げ、ドアケーシング、ベースボードに適しています。

II.主なパフォーマンスの比較

Ⅲ．メリットとデメリットのまとめ

真空ラミネート

アドバンテージ

・最高レベルの装飾表現力を発揮し、深彫り、ローマンライン、多種多様な複雑なドア形状に対応し、豊富なスタイルバリエーションを揃えています。

・フロントパネルは4面一体ラミネート加工を施しており、エッジシールの継ぎ目が前面に見えません。

欠点がある

・溝やコーナー部分ではPVCフィルムが伸びて薄くなります。暖かく湿気の多い環境に長時間さらされると、水膨れ、ひび割れ、白化が起こりやすくなります。

・裏面を同色にすることはできません。それは明白でなければなりません。フィルムの磨耗が激しい。

・強い日光にさらされると老化が促進され、縮みの原因となります。

熱可塑性 PUR ラミネート加工

アドバンテージ

· 強力な接着力を提供します。 PUR 接着剤は極端な温度や湿度に対する耐性を示し、優れた防水性と防湿性を備えているため、湿気の多い環境に最適です。

· 6 面すべてが同じ色です。ドア、ドアフレーム、トリムのデザインを統一できるため、輸出案件で人気の高いスタイルです。

・皮膜は伸びず、伸びや変形がなく安定した表面の木目と触感が得られます。

・量産効率が高く、完成品の安定性に優れています。

欠点がある

・深い立体的なレリーフを作るのは難しい。この技術は、平らな表面または非常に浅い形状にのみ適しています。

・設備費やPUR接着剤の原材料費が高く、小ロットの場合は単価が比較的高くなります。

IV.機器選択の推奨事項

1. ヨーロピアンスタイルの深彫りや複雑なデザインのドアの場合 → 真空ラミネートをお選びください。真空ラミネート加工は、顕著な表面テクスチャ、ヨーロピアンスタイルの深い彫刻パターン、または複雑な三次元形状を持つドアパネルに理想的な選択肢です。このプロセスは、加熱して軟化させた後のメンブレン素材の伸長特性を利用し、負圧下で PVC フィルムをエンボス加工の細部、溝、その他の複雑な形状に正確に適合させることができ、それにより、デザインの豊かな寸法のレイヤリングと装飾効果を完全に維持および強化します。

2. ミニマリストのドアパネルを含む用途、バスルームやその他の湿気の多い環境での使用、またはフルセットのドアと壁のカラーコーディネートの場合は、PUR ホットメルト接着剤のラミネートプロセスを優先する必要があります。このようなドアパネルは通常、単純な装飾トリムを備えた比較的滑らかな表面を特徴とするため、膜材料の引張強度の要件が低くなります。これにより、膜材料の伸びが最小限に抑えられる PUR プロセスが、表面の平滑性と寸法安定性を確保できるため、特に適しています。さらに、バスルームやその他の湿気の多い環境では、耐水性、耐湿性、熱安定性などの材料特性に対してより厳しい要件が課されます。 PUR硬化後に形成される接着層は優れた耐水性、耐熱性を示し、湿気の多い環境でも長期にわたって信頼性の高い性能を発揮します。フルセットのドアと壁のカラーコーディネートでは、PUR ホットメルト接着剤のラミネート加工により、ドアパネルと壁パネル間の装飾フィルムの素材と色の両方が均一になり、一貫した全体的な視覚的な美しさが保証されます。

3. 中東やアフリカなどの地域では高温環境が多く、ドアパネルや化粧面材の耐熱性がより厳しく求められます。加熱すると PUR 接着剤が溶けて結合し、安定した接着層を形成するため、PUR 熱接着ラミネートプロセスが優先されます。この層は優れた熱安定性を示し、高温条件下での装飾フィルムの剥離、膨れ、剥離などの問題を引き起こしにくくなります。その結果、このアプローチにより、高温環境における製品の動作信頼性が向上します。
