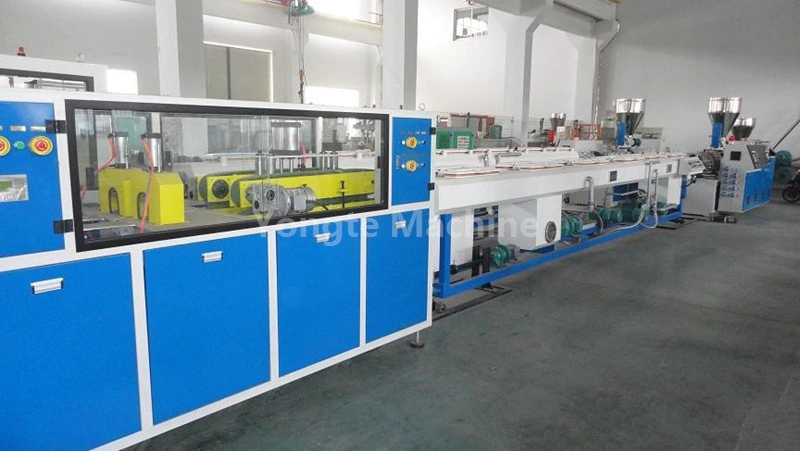

16-50mm PVC二重管生産ライン

永徳工場の 16 ～ 50 mm PVC 二重パイプ生産ラインは、1 回の操作で 2 本の PVC パイプを同時に連続的に押し出すように特別に設計された最先端の高性能製造システムで、全体的な生産効率と生産量の一貫性が大幅に向上します。この高度な生産ラインには、特別に設計された円錐型二軸押出機が組み込まれており、最適化されたスクリュー形状と強化された混合機能を備えており、SG-5、UPVC、CPVC などのさまざまなタイプの PVC 樹脂とその他の必要な添加剤を完全かつ均一に可塑化することができます。その結果、直径 16 ～ 50 mm の範囲の二重キャビティ PVC パイプについて、毎分 12 ～ 15 メートルという驚異的な生産速度を達成します。このシステムの主な利点には、高度な自動化、優れた運用効率、優れた製品品質、人間工学に基づいた機械構造、顕著な省エネ性能、直感的でユーザーフレンドリーな制御インターフェイスが含まれます。

技術仕様

製品詳細と特長

• 高効率押出システム	▪ 最適化されたスクリュー設計を特徴とする円錐二軸押出機を備えた当社の PVC パイプ製造機は、PVC 樹脂 (SG-5、UPVC、CPVC) と添加剤の均一な可塑化を保証します。スクリューとバレルは高品質のバイメタル合金で作られ、SKD コーティングが施されており、優れた耐摩耗性と耐腐食性を備えています。
• 二重キャビティ PVC パイプ金型	▪ 単一の生産ラインで 2 本の PVC パイプを同時に生産するように設計された特殊な押出ツール。 2 つの同一のチャネル (キャビティ) が特徴で、溶融 PVC が流れて 2 本のパイプを同時に形成できます。
• 精密校正および冷却タンク	▪ マルチゾーン真空サイジング タンクとスプレー冷却システムを統合して、パイプの寸法精度を確保します。タンクは完全に 304 ステンレス鋼で作られています。
• ダブルキャビティPVCパイプ牽引機	▪ 2 つの独立した牽引キャビティ (複線) を装備し、速度を同期させながら 2 本の塩ビパイプを同時に牽引します。各トラックには調整可能なクランプ機構 (空圧/油圧オプション) が備わっており、均一な圧力を加えて、パイプの滑り、変形、または 2 本のパイプ間の長さの差異を防ぎます。
• ダブルキャビティ自動PVCパイプ切断機	▪ 2 つの独立した同期切断ユニット (パイプキャビティごとに 1 つ) を備えたこの機械は、超高同期精度で同時切断を実行します。各ユニットは、PVC 素材に最適化された精密設計の丸鋸刃を備えており、バリのない平らな切断を実現します。同期設計により、両方のキャビティで同一のパイプ長 (公差 ±2mm) が保証され、不一致のデュアル パイプによる無駄が排除され、ISO/ASTM/GB 寸法規格への準拠が保証されます。
• 電気制御システム	▪ 当社の電気部品は、ABB 周波数コンバータ、シーメンスまたはシュナイダー コンタクタ、オムロン温度コントローラ、シーメンス PLC 制御システム、Innovance サーボ モータなど、国際的に有名な高品質ブランドを利用しています。

PVCパイプの用途

当社の PVC パイプ製造機は適応性が高く、次のようなさまざまなタイプの PVC パイプを製造できます。

- UPVC給水パイプ（飲料水準拠）

- PVC排水/廃水パイプ

- 電線管パイプ

- 農業用灌漑用パイプ

成功事例

Yongte は、高品質で革新的なプラスチック パイプ機械に焦点を当てています。継続的なアップグレードにより、同社の 16-50 mm PVC 二重管生産ラインは国内外で高く評価されています。
