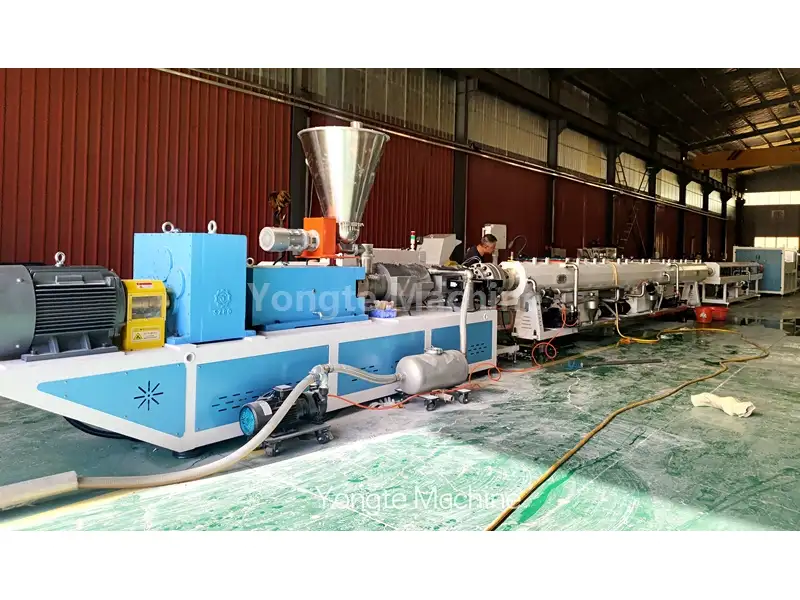

50-160mm UPVC パイプ製造機

Yongte 高品質 50 ～ 160 mm UPVC パイプ製造機は、建設、農業、産業分野向けの高品質の硬質パイプの製造に熟達した、洗練された統合生産システムを代表します。スクリュー構成を最適化した円錐型二軸押出機を搭載しており、PVC樹脂（SG-5、UPVC、CPVC）や各種添加剤の均一な可塑化を促進します。この機械により、150 ～ 200 kg/時間の安定した生産量が保証されます。その主な特質には、高度な自動化、生産性の向上、優れた製品、人間工学に基づいた機械アーキテクチャ、省エネ、簡単な操作が含まれます。

驚くべきことに、この機械は消費電力が約 40kW (設置電力の合計は約 100kW) という優れたエネルギー効率を実現しており、これは同等の容量の従来の UPVC パイプ製造機よりも 15 ～ 20% 低いです。この成果は、可塑化プロセス中の材料の抵抗とエネルギー損失を低減する最適化されたスクリュー設計と、生産要件に応じて出力を動的に調整する高効率サーボモーターと速度レギュレーターの統合によるものです。

技術仕様

製品詳細と特長

1. 高効率押出システム	(1) 当社の塩ビパイプ製造機は、スクリュー設計を最適化した SJSZ65/132 コニカル二軸押出機を搭載し、塩ビ樹脂（SG-5、UPVC、CPVC）と添加剤を均一に可塑化します。 (2) スクリューとバレルは高品質のバイメタル合金製で、SKD コーティングが施されており、耐摩耗性と耐食性に優れています。 (3) 高効率サーボモータと、生産需要に応じて出力を動的に調整するスピードコントローラの採用により、優れたエネルギー効率を実現し、消費電力を15～20％削減します。
2.PVCパイプ金型	(1) 滑らかな壁を持つ PVC パイプを連続的に生産するために設計された特殊な押出ツール。
3. 精密校正および冷却タンク	(1) マルチゾーン真空サイジングタンクとスプレー冷却システムを統合し、正確なパイプ寸法精度を保証します。 (2) タンクは完全に 304 ステンレス鋼で作られています。
4. PVCパイプ牽引機	(1) サーボモータと二段変速機によるダブルキャタピラ駆動方式を採用し、塩ビ管を安定した速度で牽引します。
5.塩ビパイプ自動切断機	(1) PVC 材料に最適化された精密設計の丸鋸刃を備えており、バリのない平らな切断を非常に正確に実現します。
6. 電気制御システム	(1) 当社の電気部品は、ABB 周波数コンバータ、シーメンスまたはシュナイダー コンタクタ、オムロン温度コントローラ、シーメンス PLC 制御システム、Innovance サーボ モータなど、国際的に有名な高品質ブランドを利用しています。

PVCパイプの用途

当社の PVC パイプ製造装置は優れた汎用性と適応性を示し、さまざまな産業および住宅用途に合わせたさまざまなタイプの PVC パイプの製造を可能にします。この機械は以下を製造できます。

- 飲料水基準に準拠したUPVC給水パイプにより、安全で信頼性の高い飲料水の輸送が保証されます。

- 効率的な液体除去と下水システム用に設計された PVC 排水パイプと廃水パイプ

- 電気配線設備に耐久性と保護性を備えたハウジングを提供する電線管パイプ

- 農業および作物管理システムにおける水の分配に最適化された農業用灌漑パイプ

Yongte Machine の利点 - 人間化された機械設計と耐久性のある品質

長年にわたる革新と品質重視の結果、当社はプラスチックパイプ機械に高強度で耐摩耗性の材料を使用しています。精密鍛造と厳格なテストにより、高周波摩耗や過酷な環境による浸食に対する耐性が保証されています。

1. 堅牢で耐久性のあるギアボックス	Yongte は、トップレベルの垂直ダイレクトドライブ ギアボックス (機器の中核) を使用しており、次のような主な利点があります。 ▪ 高い電力伝達効率 ▪ 重い耐荷重 ▪ 安定した無停止生産パフォーマンス ▪ コンパクトな縦型デザイン (省スペース) ▪ 漏れ防止シール ▪ 優れた放熱性 ▪ メンテナンスが簡単
2. 高効率サーボモーター	サーボモーターには有名ブランドのサーボモーターを採用しており、消費電力を15%～20%削減します。主な利点には以下が含まれます。 ▪ 速度とトルクを正確に制御 ▪ 迅速な対応能力 ▪ 振動レベルの減少 ▪ 騒音放射の低減 ▪ 動作寿命の延長 ▪ メンテナンス費用の最小化 ▪ 速度と出力のインテリジェントな調整
3. 超簡単な自動操作 |ユーザーフレンドリーな電気制御	この 50 ～ 160 mm UPVC パイプ製造機全体は、ほぼ単独で動作するように構築されており、超自動化されています。 ▪ 材料をすべて自動的に供給するため、手動で運ぶ必要はありません ▪ 絶えず微調整することなく、温度を適切に保ちます。 ▪ パイプが完了すると自動的にパイプを切断します ▪ 完成したパイプを単独できれいに積み重ねます • また、自動材料混合および計量システムも追加しているため、ライン全体が十分に油を塗った機械のように稼働し、余分な手を必要としません。 • 豪華なサーボ モーターとスマート PLC コントロールを使用すると、必要に応じて速度同期や自動パラメーター調整などの追加機能を利用することもできます。 • ABB インバーター、シーメンス コンタクター、オムロン温度コントローラー、シーメンス PLC などのトップブランドの部品も使用しているため、信頼性が高くなります。 • 制御システムは非常に使いやすく、何か問題が発生した場合でも簡単に修正でき、安全に操作でき、決してがっかりすることはありません。
3. 固体鋼板から作られた堅牢なマシンベース |耐摩耗性スクリューとバレル	機械ベースは丈夫な固体鋼板で作られており、CNC 機械で超精密に切断および研磨して、適切なサイズと完璧なバランスを確保します。このようにして、機械は長期間にわたって問題なくスムーズに安定して動作することができます。 ●材質や水に触れる部分はすべて304ステンレス製なので錆びにくいです。 • スクリューとバレルは特別な耐摩耗性素材で作られており、処理対象物に合わせて厳選されています。 • 機械の製作が完了したら、エポキシパウダーをコーティングします。これにより、錆びを防ぎ、色が長期間にわたって美しいままになる、美しく滑らかな仕上げが得られます。
4. 専門的な機械テストとオンサイト設置サービス	• 機械を出荷する前に、機械が完全に動作し、何年もスムーズに動作することを確認するために、徹底的な段階的なテストを実施します。 ▪ これらのテストには、負荷をかけた状態で 72 時間ノンストップで運転すること、押し出し設定を適切に調整すること、主要部品の摩耗をチェックすることが含まれます。これらすべては、最高品質のパイプが製造されていることを保証するためのものです。 • 当社のチームがお客様のサイトに伺い、すべてを設置し、オペレーターを徹底的にトレーニングし、システムがぴったり適合して最大限に機能するようにカスタム マニュアルを提供します。
5. 3 年間の保証 |生涯テクニカルサポート	• 安心してスムーズな生産を実現するために、主要な機械部品をすべてカバーする 3 年間の保証を提供しています。保証期間中はストレスなく稼働できます。 • 保証期間が終了した後でも、次のような生涯テクニカル サポートを提供します。 ▪ いつでも技術的な質問をすることができます ▪ オリジナルのスペアパーツを提供します。 ▪ 当社の専門家がマシンのメンテナンス方法を指導します。お客様のビジネスの成長に合わせてサポートします。

成功事例

プレミアムで最先端のプラスチックパイプ装置を専門とする Yongte は、50 ～ 160 mm の UPVC パイプ製造機を開発し、継続的な最適化を通じて世界市場と国内市場で幅広い評価を獲得しました。
