75-250mm CPVC パイプ押出ライン

Yongte は、75 ～ 250 mm の CPVC パイプ押出ラインの製造を専門とする著名なメーカーであり、建設、農業、産業用途に適した高品質の剛性パイプの製造用に設計されています。同社の製品には、高度なスクリュー設計を備えた SJSZ80/156 円錐二軸押出機が含まれており、PVC 樹脂 (SG-5、UPVC、CPVC) およびさまざまな添加剤の均一な可塑化を保証します。この押出機は、毎時 300 ～ 350 kg の安定した生産量を誇ります。押出機の主な特性には、高度な自動化、改善された効率、優れた製品品質、人間工学に基づいた機械設計、エネルギー節約、簡単な操作が含まれます。特に注目すべきは、押出機の並外れたエネルギー効率であり、わずか 50kW の電力しか消費しません ((設置された電力容量は約 125kW)。これは、同様の容量の従来の UPVC パイプ製造機と比較して、エネルギー使用量が 15 ～ 20% 削減されています。この驚くべき効率は、主に押出機の最適化されたスクリュー設計によるもので、可塑化プロセス中の材料の抵抗とエネルギー損失が低減され、高効率サーボモーターとダイナミックモーターの統合と組み合わされています。生産のさまざまな需要に応じて消費電力を調整するスピードコントローラー。

お問い合わせを送信

製品説明

技術仕様

パラメータ	仕様
材料	PVC樹脂、CaCo3、化学添加剤
パイプ径範囲	75～250mm
生産速度	3～10m/分（調整可能）
出力容量	300-350kg/h

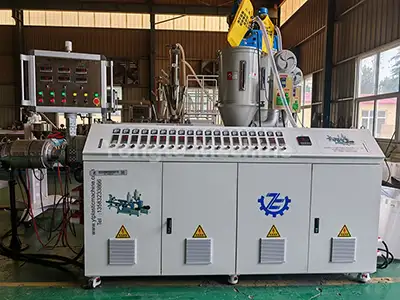

押出機モデル	SJSZ 80/156 コニカル二軸押出機
メインモーター出力	55kw
設置力	125kw程度
消費電力	50kw程度
パイプ公差	±0.1mm(直径)
機長	25メートル

製品詳細と特長

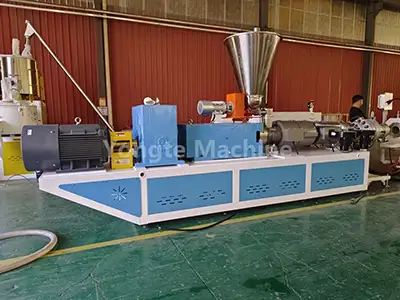

1. 高効率押出システム	(1) 当社の塩ビパイプ製造機は、スクリュー設計を最適化した SJSZ80/156 コニカル二軸押出機を搭載しており、塩ビ樹脂（SG-5、UPVC、CPVC）と添加剤を均一に可塑化します。 (2) スクリューとバレルは高品質のバイメタル合金製で、SKD コーティングが施されており、耐摩耗性と耐食性に優れています。 (3) 55kWの高効率サーボモータと、生産需要に応じて出力を動的に調整するスピードコントローラの採用により、優れたエネルギー効率を実現し、消費電力を15～20％削減できます。

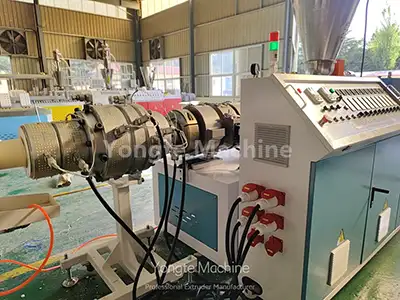

2.PVCパイプ金型	滑らかな壁を持つ PVC パイプを連続的に生産するために設計された特殊な押出ツールです。
3. 精密校正および冷却タンク	マルチゾーン真空サイジングタンクとスプレー冷却システムを統合し、パイプの正確な寸法精度を保証します。タンクは完全に 304 ステンレス鋼で作られています。

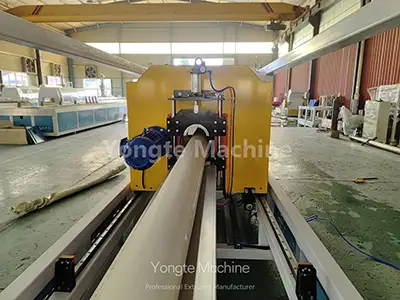

4. PVCパイプ牽引機	サーボモーターと二段変速機によるマルチキャタピラ駆動システムを搭載し、塩ビ管を安定した速度で牽引します。

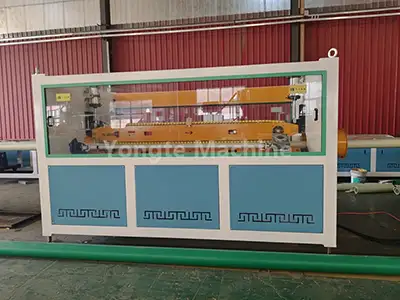

5.塩ビパイプ自動切断機	PVC 材料に最適化された精密設計の丸鋸刃を備えており、バリのない平らな切断を非常に正確に実現します。
6. 電気制御システム	当社の電気部品は国際的に有名な高品質ブランドを使用しています (1) ABB 周波数コンバータ (2) シーメンスまたはシュナイダーのコンタクタ (3) オムロン製温度調節器 (4) シーメンス製 PLC 制御システム (5) 革新的なサーボモーター

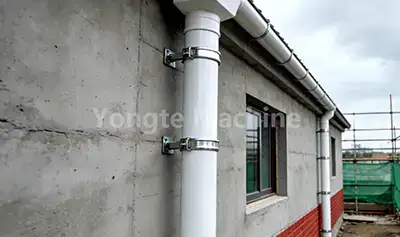

PVCパイプの用途

当社の PVC パイプ製造機は適応性が高く、次のようなさまざまなタイプの PVC パイプを製造できます。

- UPVC給水パイプ（飲料水準拠）

- PVC排水/廃水パイプ

- 電線管パイプ

- 農業用灌漑用パイプ

250mm Cpvc Pipe Extrusion Line

Yongte Machine の利点 - 人間化された機械設計と耐久性のある品質

長年にわたる技術革新と品質重視の結果、当社はプラスチックパイプ機械に高強度で耐摩耗性の素材を使用しています。精密鍛造と厳格なテストにより、高周波摩耗や過酷な環境浸食に対する耐性が保証されています。

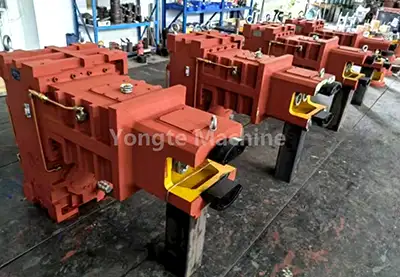

高トルク耐久性ギアボックス	1.高品質な垂直直結ギアボックスを装備しており、以下の利点があります。 (1)高い伝送効率 (2)強力な耐荷重能力 (3)安定した生産 (4)省スペース設置 (5)油漏れのない優れたシール性 (6)優れた放熱性 (7)メンテナンスが容易
高効率サーボモーター	1.Innovance サーボモーターを搭載しており、消費電力を 15 ～ 20% 節約できます。 2.自慢です (1)正確な速度とトルクの制御 (2)素早い対応 (3)振動が少ない (4)低騒音 (5)長寿命 (6)維持コストが低い (7) インテリジェントな速度と出力制御。 3.これにより、強力で安定した出力が保証され、さまざまな作業条件下でスムーズな動作が保証されます。

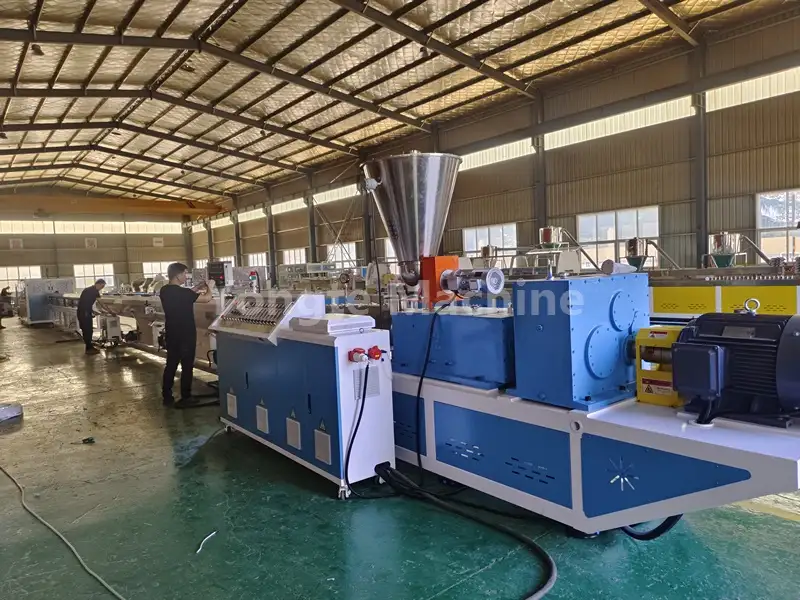

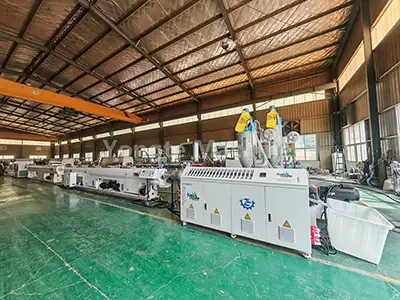

高度な自動運転システム	1.完全な 75-250mm CPVC パイプ押出ラインは、自動供給、自動温度制御、自動切断、自動スタッキングなどの高度な自動化向けに設計されています。 2.完全に自動化された生産ラインを実現するための自動材料混合および投与システムも提供できます。 3.サーボモーターとPLCプログラム制御システムを組み合わせ、オプションで速度同期自動調整を実現します。
先進の高品質電力制御システム	1.装備 (1)ABB周波数変換器 (2) シーメンスまたはシュナイダーのコンタクタ (3)オムロン製温度調節器 (4)シーメンス製PLC制御システム 2.すべてのケーブルと接続が適切に配置され、明確にマークされています。 3.電気キャビネットシステム全体に高度なインテリジェント技術が採用されており、簡単な操作と正確なパラメータ調整が可能です。 4.ユーザーは特定のニーズに応じてさまざまな作業モードを設定でき、作業効率が大幅に向上します。

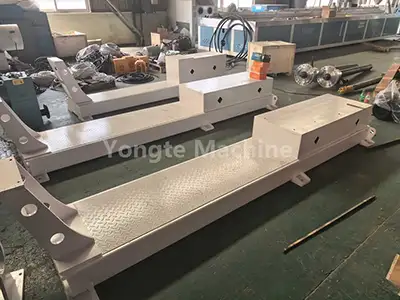

堅牢な鋼板製の丈夫なマシンの基本	1.機械の基本構造は無垢鋼板で構成されており、CNCによる切削・研磨加工により正確な寸法とバランスを実現し、継続的かつ安定した稼働をサポートします。20年以上稼動しても機械フレームは損傷しません。 3.材料や水と接触するすべての部品は304ステンレス鋼で作られており、錆びません。 4.機械の製造後、外観を向上させるために粉体塗装を施し、優れた防錆保護と一貫した色を提供します。

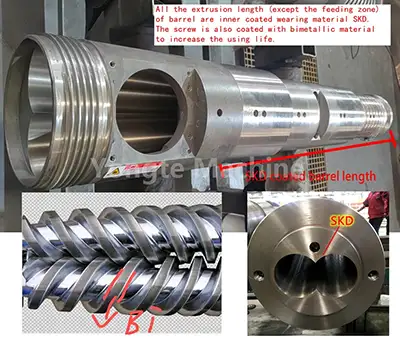

スクリューバレルは摩耗素材で作られています	スクリューとバレルは特別な耐摩耗性素材で作られており、お客様が処理するものに合わせて厳選されています。
プロフェッショナルなトライアルおよびインストールサービス	1. 納品前: WPC フォームボード押出ラインの最高のパフォーマンスを保証するための完全な事前テストおよび設置サービス。 2. オンサイト技術者が、生産目標に合わせて押出速度、温度プロファイル、切断精度をテスト/校正します。 3. カスタマイズされた設置ガイダンス: ラインを工場レイアウトに統合し、補助機器を接続し、オペレーターに安全/効率的な使用法を訓練します。
3 年間の保証と生涯サービスサポート	保証期間: 3 年間、この期間中、製造上の欠陥に対する無料のメンテナンスと交換サービスを提供します。当社の専任のアフターセールスチームが、生産ラインのダウンタイムを最小限に抑えるために 24 時間体制の技術サポートとガイダンスを提供します。生涯サービスサポート: 生涯サービスサポート: 機器を最適な状態に保つための、保証後の費用対効果の高いメンテナンス。経験豊富な技術者が技術的な問題やアップグレードを支援し、スムーズな生産を実現します。
