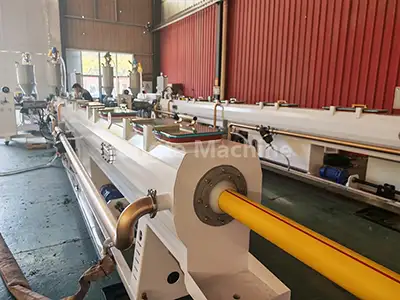

16-63mm PE パイプ製造機

Yongte は中国に拠点を置く大手メーカーで、16 ～ 63 mm PE パイプ製造機の生産を専門としています。これらの機械はカスタム押出ラインを形成し、特に給水、排水、導管用途向けに設計された小径ポリエチレン パイプの製造用に細心の注意を払って設計されています。この装置は、建物の給排水システム、都市土木プロジェクト、農業用灌漑ネットワークの建設に広く使用されています。高度な一軸押出技術を利用したこの機械は、直径 16 ～ 63 mm の範囲の PE パイプを安定して生産します。高度な自動化機能、効率的な生産量、均一な製品品質の維持が特徴です。

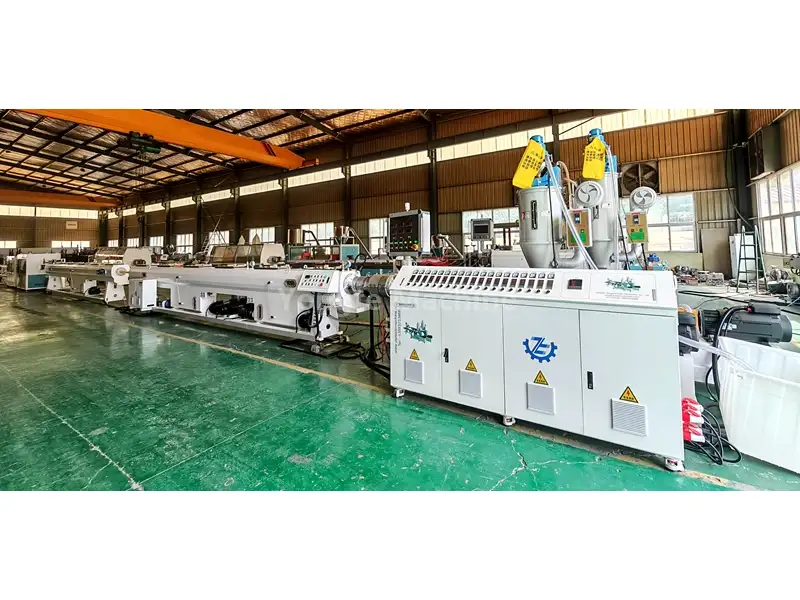

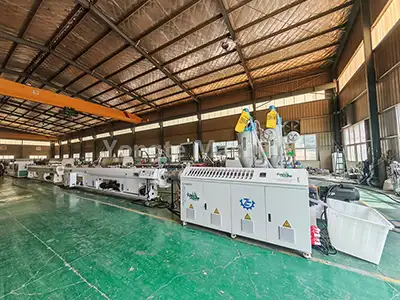

PEパイプ製造工程の流れ

PE resin + color masterbatch → mixing → vacuum feeding → drying → extruder plasticizing (180-210℃) → mold forming → vacuum calibrating → multi-stage spray cooling → laser printing → pull off traction → fixed-length cutting → finished product stacking

製品パラメータ

製品詳細

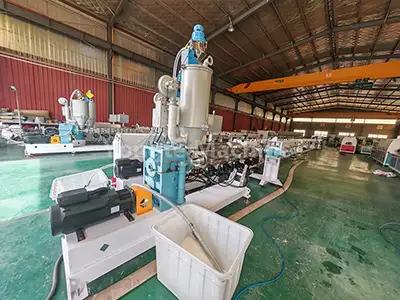

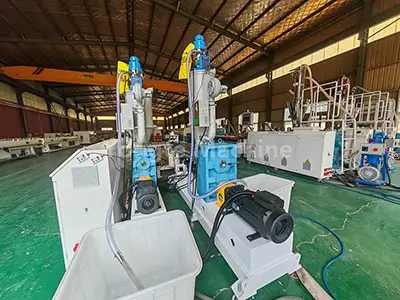

1. 原料処理システム:	PE 素材は、ミキサー内で添加剤 (カラーマスターバッチなど) と均一に混合されます。その後、混合物は真空フィーダーを介して押出機の乾燥ホッパーに自動的に輸送され、そこで水分が除去されて PE 素材の含水率が 0.1% 以下に維持され、製品の品質が保証されます。

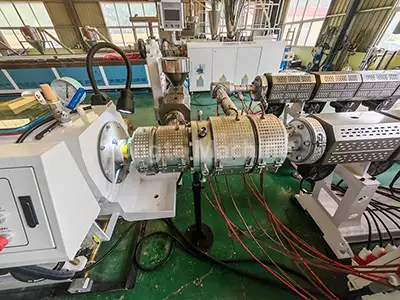

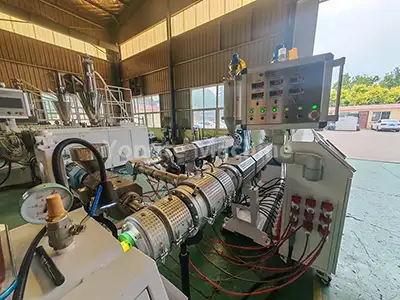

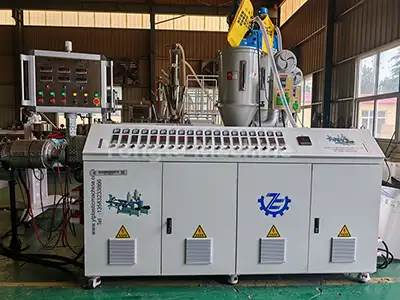

2.PEパイプ押出機:	The system is outfitted with an SJ65/33 high-efficiency single-screw extruder, which includes a 55KW energy-saving servo motor that reduces power consumption by approximately 20%. It also features a direct-drive gearbox for enhanced transmission efficiency and simplified maintenance, a wear-resistant and corrosion-resistant screw barrel made from 38CrMoALA alloy steel with nitriding treatment, an efficient heating system utilizing an infrared heating coil, and an automated temperature control system with an Omron temperature controller.
3. マーキングライン押出機:	SJ25 押出機は、PE パイプにマーキング ラインをインプリントするために使用され、顧客の仕様に応じて単一のマーキング ラインまたは複数のマーキング ラインを作成できます。
4.特殊なPEパイプ金型：	The mold is equipped with a basket or spiral structure die head to ensure the uniform extrusion of the material.

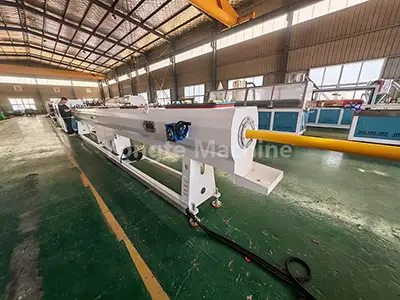

5. 真空校正タンク:	チューブブランクは、寸法精度を保証するために、真空吸着によって迅速に校正されます。（真空レベルは 0.06 ～ 0.08 MPa の範囲です。タンクはステンレス鋼で作られています。）

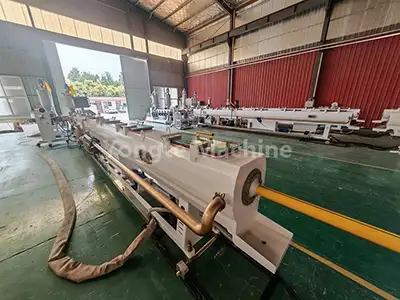

6. スプレー冷却タンク:	Equipped with multi-stage spray cooling technology, this tank maintains water temperature below 20℃ to ensure rapid and uniform cooling of pipes. Constructed from stainless steel, it offers excellent corrosion resistance and durability for sustained, stable operation.

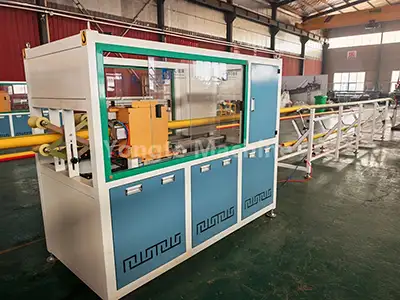

7.プルオフ牽引機：	この機械は、パイプを一定の速度 (3 ～ 15 m/min) で引き抜き、均一な長さと安定した生産を保証します。精密制御システムが装備されており、牽引プロセス中に一貫した張力を維持し、パイプの変形を効果的に防止し、寸法精度を確保します。

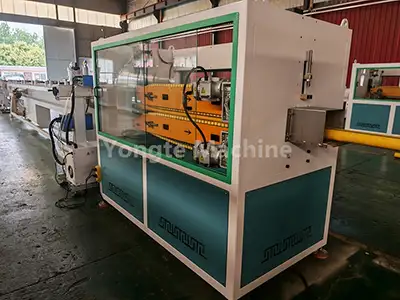

8.遊星カッター:	このカッターは、特に小径から中径の PE パイプ用に最適化された、滑らかでバリのないエッジによる、定長で切りくずのない自動切断を可能にします。精密な切断機構により、一貫した長さの精度が確保され、生産時の材料の無駄が最小限に抑えられます。

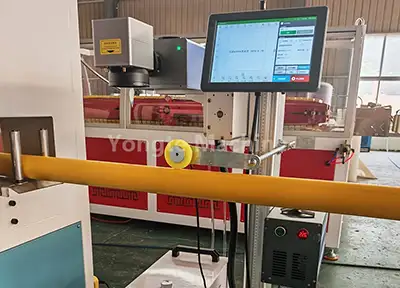

9.レーザー印刷機:	この機械はレーザー技術を採用して製品仕様とバッチ情報をリアルタイムに表示し、消耗品の必要性を排除します。

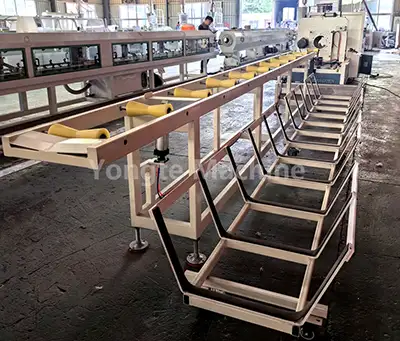

10.スタッキングラック:	The rack automatically stacks finished pipes in an orderly fashion, with adjustable stacking height and layer count to accommodate various pipe lengths and storage requirements. Constructed with a robust frame and anti-slip design, it ensures stable stacking and easy handling of finished products, optimizing post-production storage efficiency.
11.電気制御システム:	The system includes ABB frequency converters, Siemens contactors, Omron temperature controllers, and Inovance servo controllers.

製品の用途

1. 16 ～ 63 mm PE (ポリエチレン) パイプは、その優れた性能特性で広く知られています。

(1) 優れた耐食性を含む

(2) 確実な防漏性能

(3)環境に優しい

(4) 超長寿命（最長50年）

2. 汎用性の高い「多目的」ソリューションとして、広範囲に適用されます。

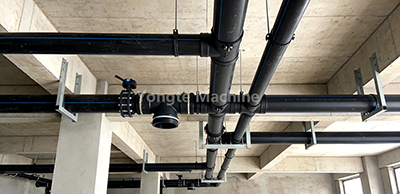

(1) 建設

(2) 都市工学

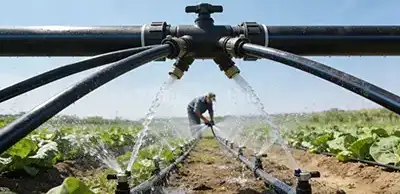

(3) 農業灌漑

(4) 工業用流体輸送部門。

Yongte Machine の利点 - 人間化された機械設計と耐久性のある品質

Through decades of innovation and commitment to excellence, our company uses high-strength, abrasion-resistant materials for plastic pipe machinery. We always produce quality and durable 16-63mm PE pipe making machine for customers. These mechanisms undergo meticulous forging and strict quality assessments to ensure resilience against frequent operation wear and severe environmental corrosion.

1. 堅牢で耐久性のあるギアボックス |高効率サーボモーター:	1. Yongte は自社の機械に高品質の垂直ダイレクトドライブギアボックスを装備しており、 (1) 高い伝送効率 (2) 強力な耐荷重能力 (3) 安定した生産実績 (4) 省スペース設置設計 (5) 優れたシール性（油漏れゼロ） (6) 優れた放熱性 (7) メンテナンスが容易 2. 有名ブランドのサーボモーターを採用し、消費電力を 15 ～ 20% 削減します。次のような主な利点があります。 (1) 正確な速度とトルクの制御 (2) 素早い対応 (3) 低振動 (4) 低騒音 (5) 長寿命 (6) 最小限のメンテナンスコスト (7) インテリジェントな速度および出力調整
2. 高度に自動化されたオペレーションシステム |高度な電気制御システム:	1. 完全な PE パイプ生産ラインは高度な自動化向けに設計されています (1) 全自動給紙機能を搭載 (2) 正確な温度制御 (3) 自動切断 (4) インテリジェントスタッキング 2. 当社は、完全に統合された自動生産ラインを可能にする高度な自動材料混合および計量システムも提供しています。 3. 高性能サーボモーターとPLCプログラム制御システムの統合により (1) 速度同期や自動パラメータ調整などのオプション機能を用意 4. ABB インバーター、シーメンス コンタクター、オムロン温度コントローラー、シーメンス PLC などのプレミアム コンポーネントを搭載 (1) 使いやすい電気制御システムを採用 (2) メンテナンスの簡素化 (3) 安全性の向上 (4) 一貫した信頼性

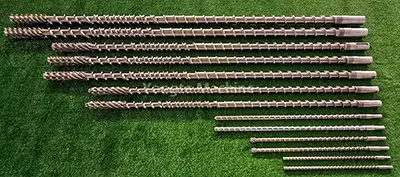

3. 固体鋼板から作られた堅牢なマシンベース |耐摩耗性スクリューとバレル:	1. PEパイプ製造機のベースは頑丈な固体鋼板で構成されており、精密CNC切断と研削によって加工され、正確な寸法と最適なバランスを確保し、機械の長期安定稼働をサポートします。 (1) 接液部や接液部にはすべて304ステンレスを採用し、耐食性を高めています。 (2) Screws and barrels are manufactured from customized wear-resistant materials tailored to the specific processed materials. 2. After manufacturing, machines undergo epoxy powder coating for a high-quality finish—delivering excellent rust resistance and long-lasting color stability.
4. 専門的な機械テストとオンサイト設置サービス:	1. Prior to shipment, all machines undergo rigorous performance testing to ensure optimal functionality and stable operation, guaranteeing consistent production of high-quality products. 2. Our professional engineering team provides on-site installation support and comprehensive operator training at the customer’s facility.
5. 3 年間の保証 |生涯テクニカルサポート:	1. To fully safeguard your production operations, we provide a 3-year warranty covering core equipment components, ensuring worry-free operation during the warranty period. 2. 保証期間を超えて、生涯にわたるテクニカルサポートサービスを提供します (1) 常設の技術相談を含む (2) 純正部品の供給 (3) および専門的なメンテナンス指導 - 長期にわたるビジネスの発展に付随します。

成功事例

Yongte is committed to producing high-quality, cutting-edge plastic pipe machinery. Through continuous refinement, Yongte's 16-63mm PE pipe making machine has garnered wide acclaim in both domestic and global markets.

アルゼンチンPEパイプマシン

アフリカの 200-400mm PVC パイプ製造機

アルジェリア 16-63mm 三層 PPR パイプ生産ライン
