75-125mm PPRパイプ製造機

Yongte は、プラスチックパイプ押出装置の中国トップメーカーであり、中径 PPR パイプ用の高精度押出ラインである 75 ～ 125 mm PPR パイプ製造機の研究開発、生産、カスタマイズを専門としています。これらのパイプは、飲料水システム、家庭/商業下水、地下電線管に最適であるため、この機械は住宅の建物、地方自治体のプロジェクト、大規模な農業灌漑システムで広く使用されています。この装置は、最適化されたスクリュー設計 (分割された混合ゾーンと正確な温度制御) を備えた高度な単軸スクリュー押出技術を使用して、直径 75 ～ 125 mm の PPR パイプの安定した生産を保証します。全自動（材料供給から切断まで）で、通常モデルに比べて15％以上のエネルギーを節約し、高品質のパイプ（寸法精度±0.1mm、耐圧16bar）を製造します。

処理の流れ

PPR樹脂+カラーマスターバッチ→混合→真空供給→乾燥→押出機可塑化(180～210℃)→金型成形→真空校正→多段噴霧冷却→レーザー印刷→プルオフトラクション→定長切断→完成品積層

製品パラメータ

コアコンポーネント

1. 材料の供給と乾燥:	PE 材料は真空フィーダーを介して押出機の乾燥ホッパーに自動的に搬送され、そこで水分が除去されて PE 材料の含水率が 0.1% 以下に維持されるため、製品の品質が保証されます。

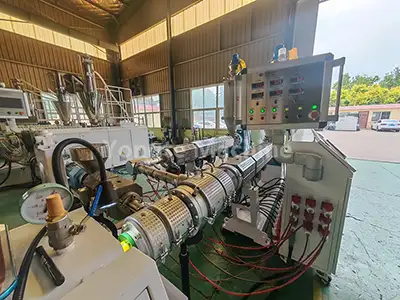

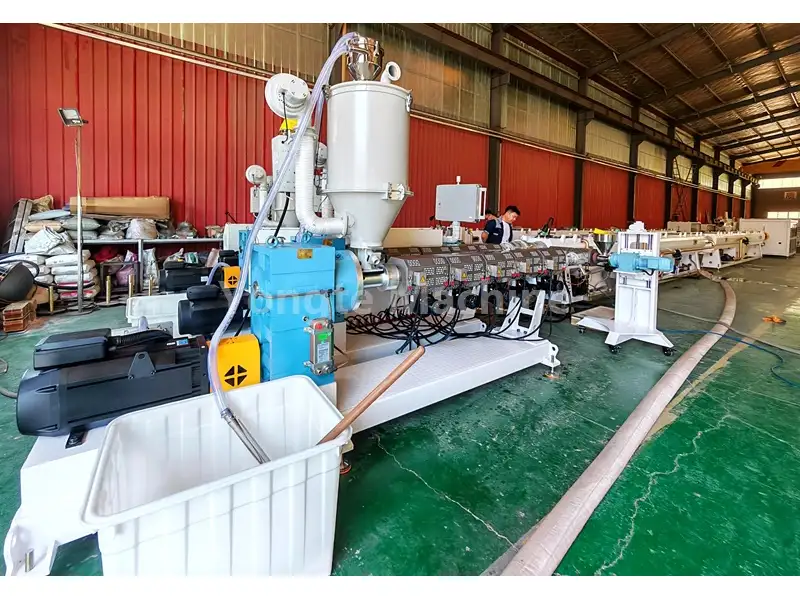

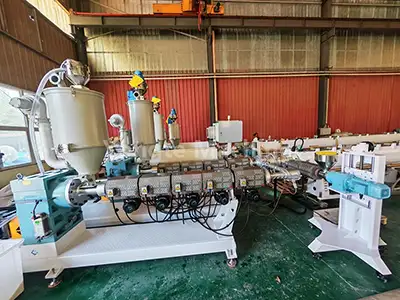

2. PPR パイプ押出機:	SJ75/33 高効率単軸押出機を搭載したこのコンポーネントには、55KW 省エネサーボモーター (消費電力を約 20% 削減)、ダイレクトドライブギアボックス (高い伝達効率を確保し、メンテナンスを簡素化)、耐摩耗性と耐腐食性のスクリューバレル (精密窒化処理を施した 38CrMoALA 合金鋼鍛造)、効率的な赤外線加熱コイルシステム、および自動温度制御システムが統合されています。 （オムロン製高精度温度コントローラー搭載）これらの高度な構成により、安定した材料溶解、均一な押出圧力、生産プロセス全体にわたる一貫した製品品質が総合的に保証されます。

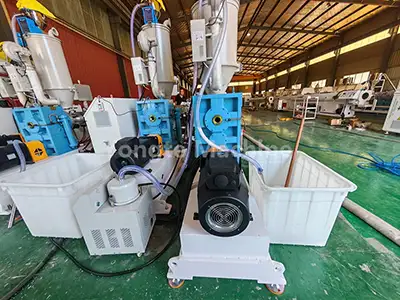

3. マーキングライン押出機:	SJ25 押出機は、PPR パイプにマーキング ラインを作成するために使用されます。顧客の要件に応じて、単一のマーキング ラインまたは複数のマーキング ラインを作成できます。

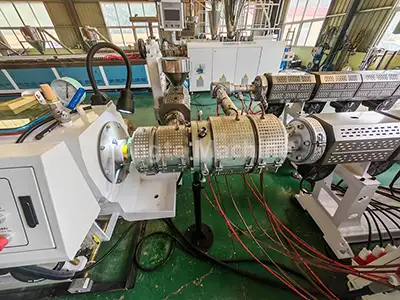

4.特殊なPPRパイプ金型：	バスケットまたはスパイラル構造のダイヘッドを装備し、材料を均一に押し出します。

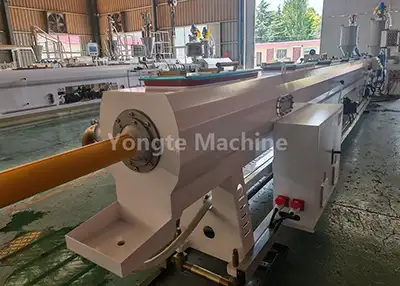

5. 真空校正タンク:	押し出されたチューブブランクは、真空吸着による迅速な精度校正を受け、厳密な寸法精度が保証されます (真空レベルは 0.06 ～ 0.08 MPa に維持されます)。食品グレードのステンレス鋼で作られたこのタンクは、マルチゾーン真空制御システムと効率的な水循環冷却を備えており、これらによって一貫したパイプの真円度、滑らかな表面仕上げ、および高速生産全体にわたる厳しい公差基準の順守が総合的に保証されます。

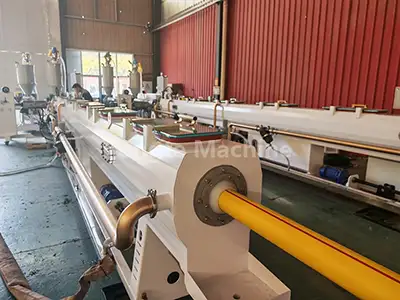

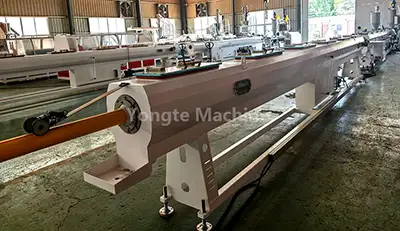

6. スプレー冷却タンク:	多段噴霧冷却技術を備えたこのタンクは、水温を 20°C 以下に維持し、パイプを迅速かつ均一に冷却します。ステンレス製のため耐食性・耐久性に優れ、長期安定稼働が可能です。

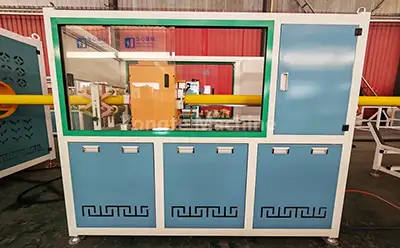

7.プルオフ牽引機：	一定の速度（3～15m/min）でパイプを引き抜き、均一な長さと安定した生産を保証します。精密制御システムを搭載しており、牽引プロセス中に一貫した張力を維持し、パイプの変形を効果的に防止し、寸法精度を確保します。

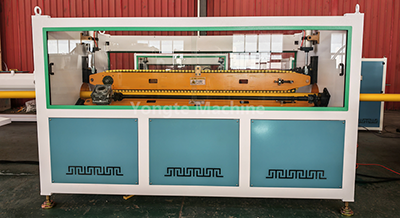

8.遊星カッター:	特に小径から中径の PPR パイプ用に最適化された、滑らかでバリのないエッジによる、定長で切りくずのない自動切断が可能です。精密な切断機構により、一貫した長さの精度が確保され、生産時の材料の無駄が最小限に抑えられます。

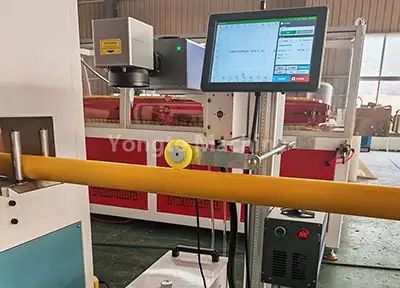

9.レーザー印刷機:	消耗品を必要とせず、レーザー技術を使用して製品仕様とバッチ情報をリアルタイムに表示します。

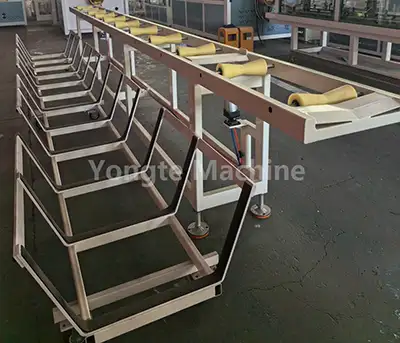

10.スタッキングラック:	完成したパイプを自動的に整然と積み重ねます。積み重ねの高さと層数を調整して、さまざまなパイプの長さや保管要件に対応します。頑丈なフレームと滑り止め設計で構築されているため、安定した積み重ねと完成品の取り扱いが容易になり、生産後の保管効率が最適化されます。

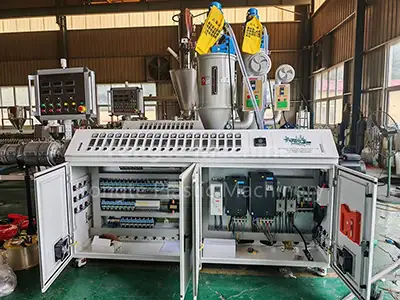

11.電気制御システム:	ABB 周波数コンバータ、Siemens コンタクタ、Omron 温度コントローラ、Inovance サーボ コントローラなど。PLC タッチ スクリーン制御システム (オプション)、インテリジェント温度制御システム、アラームおよび保護システム

製品の用途

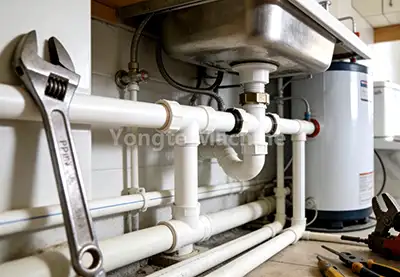

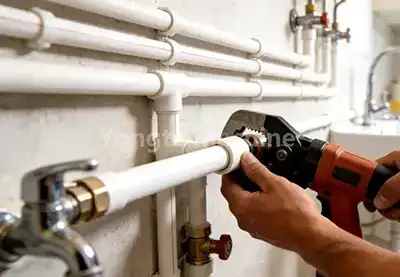

75 ～ 125 mm の PPR (ランダム コポリマー ポリプロピレン) パイプは、環境に優しく、従来の亜鉛メッキおよび銅パイプに代わる永続的な代替品であり、これらの従来のオプションに大きく取って代わりました。無毒で無臭の組成、高温耐性、腐食耐性、優れた断熱特性などの本質的な利点により、世界中で給水、排水、加熱システム、および工業用流体の輸送における用途に優れた選択肢として確立されています。

Yongte Machine の利点 - 人間化された機械設計と耐久性のある品質

長年にわたる革新と品質重視の結果、当社はプラスチックパイプ機械に高強度で耐摩耗性の素材を使用しています。これらの機械は、高頻度の使用による摩耗や過酷な環境による侵食に耐えられるよう、精密鍛造と厳格な品質テストを受けています。

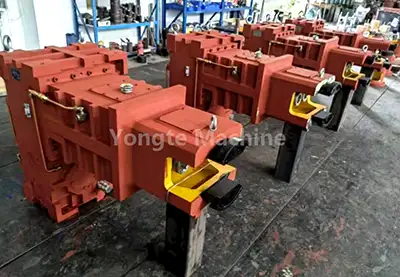

1. 堅牢で耐久性のあるギアボックス:	Yongte は、自社のマシンに最高級の垂直ダイレクトドライブ ギアボックスを搭載しています。これらのギアボックスは機器の心臓部であり、いくつかの素晴らしい特典があります。 ▪ 超効率的な電力伝達 ▪ 重い荷物を扱うのに十分な強度 ▪ ノンストップ生産のための安定したパフォーマンス ▪ コンパクトな垂直設計により工場スペースを節約 ▪ 密閉性が高い - オイル漏れがまったくありません ▪ 優れた放熱性で涼しさを保ちます。 ▪ メンテナンスと修理が簡単
2. 高効率サーボモーター:	サーボモーターには有名ブランドのサーボモーターを採用しており、消費電力を15%～20%削減します。主な利点には以下が含まれます。 ▪ 速度とトルクを正確に制御 ▪ 迅速な対応能力 ▪ 振動レベルの減少 ▪ 騒音放射の低減 ▪ 動作寿命の延長 ▪ メンテナンス費用の最小化 ▪ 速度と出力のインテリジェントな調整
3. 超簡単な自動操作 |ユーザーフレンドリーな電気制御:	この 75 ～ 125 mm PPR パイプ製造機全体は、ほぼ単独で動作するように構築されており、超自動化されています。 ▪ 材料をすべて自動的に供給するため、手動で運ぶ必要はありません ▪ 絶えず微調整することなく、温度を適切に保ちます。 ▪ パイプが完了すると自動的にパイプを切断します ▪ 完成したパイプを単独できれいに積み重ねます • また、自動材料混合および計量システムも追加しているため、ライン全体が十分に油を塗った機械のように稼働し、余分な手を必要としません。 • 豪華なサーボ モーターとスマート PLC コントロールを使用すると、必要に応じて速度同期や自動パラメーター調整などの追加機能を利用することもできます。 • ABB インバーター、シーメンス コンタクター、オムロン温度コントローラー、シーメンス PLC などのトップブランドの部品も使用しているため、信頼性が高くなります。 • 制御システムは非常に使いやすく、何か問題が発生した場合でも簡単に修正でき、安全に操作でき、決してがっかりすることはありません。

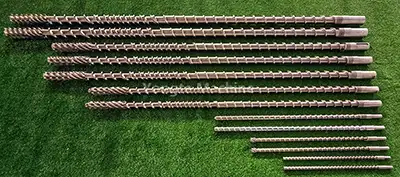

3. 固体鋼板から作られた堅牢なマシンベース |耐摩耗性スクリューとバレル:	機械ベースは丈夫な固体鋼板で作られており、CNC 機械で超精密に切断および研磨して、適切なサイズと完璧なバランスを確保します。このようにして、機械は長期間にわたって問題なくスムーズに安定して動作することができます。 ●材質や水に触れる部分はすべて304ステンレス製なので錆びにくいです。 • スクリューとバレルは特別な耐摩耗性素材で作られており、処理対象物に合わせて厳選されています。 • 機械の製作が完了したら、エポキシパウダーをコーティングします。これにより、錆びを防ぎ、色が長期間にわたって美しいままになる、美しく滑らかな仕上げが得られます。
4. 専門的な機械テストとオンサイト設置サービス:	• 機械を出荷する前に、機械が完全に動作し、何年もスムーズに動作することを確認するために、徹底的な段階的なテストを実施します。 ▪ これらのテストには、負荷をかけた状態で 72 時間ノンストップで運転すること、押し出し設定を適切に調整すること、主要部品の摩耗をチェックすることが含まれます。これらすべては、最高品質のパイプが製造されていることを保証するためのものです。 • 当社のチームがお客様のサイトに伺い、すべてを設置し、オペレーターを徹底的にトレーニングし、システムがぴったり適合して最大限に機能するようにカスタム マニュアルを提供します。
5. 3 年間の保証 |生涯テクニカルサポート:	• 安心してスムーズな生産を実現するために、主要な機械部品をすべてカバーする 3 年間の保証を提供しています。保証期間中はストレスなく稼働できます。 • 保証期間が終了した後でも、次のような生涯テクニカル サポートを提供します。 ▪ いつでも技術的な質問をすることができます ▪ オリジナルのスペアパーツを提供します。 ▪ 当社の専門家がマシンのメンテナンス方法を指導します。お客様のビジネスの成長に合わせてサポートします。

成功事例

Yongte は、高品質で革新的なプラスチック パイプ機械の製造に専念しています。継続的な最適化により、Yongte の 75-125mm PPR パイプ製造機は、国内市場と国際市場の両方で高い評価を獲得しました。
