HDPEパイプ生産ライン
Model:16-630mm
CE certified 16-630mm HDPE Pipe Production Line with 100-600kg/h extrusion capacity. 3-year warranty, lifetime after-sales service, fully automated operation. Customized solutions for water supply, gas transmission, municipal & industrial applications. Get your quote now!
製品概要
Yongte は、プラスチック押出技術で 15 年以上の専門知識を持つ中国の大手メーカーで、CE 認定の全自動 HDPE パイプ生産ラインを専門とし、直径範囲 16 ～ 630 mm、押出能力 100 ～ 600 kg/h の高品質ポリエチレン パイプを生産するように設計されています。当社の HDPE パイプ生産ラインは世界的な業界基準と環境基準に厳密に準拠しており、エネルギー効率の高い駆動システムとインテリジェントな自動化技術を統合しており、従来の半自動装置と比較して人件費を 30% 以上削減しながら、99.8% の生産歩留まりを確保しています。
当社の押出ラインで製造される HDPE パイプは、優れた寸法精度、超平滑な内壁/外壁、および優れた耐食性、漏れのない構造的完全性、最長 50 年の延長耐用年数などの優れた性能特性を備えています。当社の HDPE パイプ生産ラインは、地方自治体の給水ネットワーク、天然ガス送電システム、都市インフラ プロジェクト、農業用灌漑システム、産業用流体輸送用途に理想的に適しており、世界市場の顧客から信頼される信頼性が高く、長期にわたって使用できる製造ソリューションを提供します。
HDPEパイプの製造工程の流れ
- 原料混合 → PE樹脂＋カラーマスターバッチ
- 真空供給 → 材料自動搬送
- 材料乾燥 → 含水率 ≤ 0.1%
- 押出機可塑化 → 180-210℃、SJ75/33単軸押出機
- 金型成形 → 均一押出用バスケット・スパイラル構造ダイヘッド
- 真空校正 → 0.06～0.08MPa、精密寸法校正
- 多段噴霧冷却 → 水温＜20℃、完全均一冷却
- レーザー印刷 → 製品仕様およびバッチ情報のリアルタイムの非消耗品マーキング
- プルオフトラクション → 3-15m/minの安定した速度、変形を防ぐテンションコントロール
- 定長切断→チップレス切断、精度±1mm
- 完成品スタッキング → 自動で整然とスタッキング、高さと層を調整可能
プロセスの利点：完全に自動化された連続生産により、高効率、安定したパイプ品質、材料の無駄が最小限に抑えられ、すべての生産リンクのシームレスな接続が実現します。
製品パラメータ
包括的な HDPE パイプ生産ライン仕様: 当社は、高性能単軸押出機、精密切断システム、最小限のメンテナンスで安定した稼働を特徴とする、さまざまな直径要件に合わせた完全にカスタマイズされた HDPE パイプ製造ソリューションを提供します。
|
モデル |
16-63mm |
20～110mm |
75～250mm |
90～315mm |
160～450mm |
315～630mm |
|
パイプ径(mm) |
16-63 |
20-110 |
75-250 |
90-315 |
160-450 |
315-630 |
|
押出機モデル |
SJ65/33 |
SJ75/33 |
SJ90/33 |
SJ90/38 |
SJ120/33 |
SJ150/38 |
|
押出機の種類 |
単軸押出機 |
単軸押出機 |
単軸押出機 |
単軸押出機 |
単軸押出機 |
単軸押出機 |
|
押出能力(kg/h) |
100-180 |
200-250 |
250-350 |
300-400 |
350-450 |
500-600 |
|
主電動機出力(kw) |
37 |
55 |
75 |
90 |
132 |
160 |
|
生産ライン速度(m/min) |
5-15 |
3-12 |
2-10 |
1-5 |
0.5～3 |
0.5～3 |
|
総設置電力 (kw) |
65 |
90 |
125 |
150 |
200 |
250 |
|
消費電力(kw) |
30 |
40 |
55 |
70 |
90 |
110 |
|
真空校正タンク |
9m |
9m |
9m |
9m |
9m |
9m |
|
噴霧冷却タンク |
9m |
9m |
6m*2 |
6m*2 |
6m*2 |
9m*2 |
|
切断精度 |
±1mm |
±1mm |
±1mm |
±1mm |
±1mm |
±1mm |
|
機長 |
28m |
28m |
32m |
33m |
35m |
40メートル |
コアコンポーネントと機能
1. 材料の供給と乾燥自動真空供給機+業務用乾燥ホッパー 配管内に気泡が入らないように水分を十分に除去してください。 粉塵のない搬送、安定した原料供給 |
|
2.PEパイプ押出機20% 省エネの Inovance サーボモーターを搭載した高効率単軸押出機 耐摩耗性バイメタルスクリューバレル (1.5 ～ 2 倍の長寿命) 正確な自動温度制御、安定した溶融および押出 |
|
3. PEパイプマーキングライン押出機（SJ25）パイプ用のカスタムシングル/マルチマーキングライン メイン押出機との同期操作、鮮明で耐久性のあるマーキング |
|
4. 特殊PEパイプ金型バスケット/スパイラル構造ダイヘッド、均一材料押出 高精度加工によりパイプ寸法精度を確保 耐摩耗性があり、分解と掃除が簡単 |
|
5.PEパイプ真空校正タンク304 ステンレス鋼構造、耐食性 0.06～0.08MPa安定真空、マルチゾーン制御 パイプの真円度と滑らかな表面仕上げを確保 |
|
6.PEパイプスプレー冷却タンク多段噴霧冷却、水温＜20℃ 304 ステンレス鋼、効率的な水循環 急速かつ均一な冷却、パイプの変形を防止 |
|
7.PEパイプ引き抜き牽引機二段減速機、安定した調整可能なトラクション速度 精密な制御システム、一貫した張力 さまざまなパイプ径と生産速度に適応 |
|

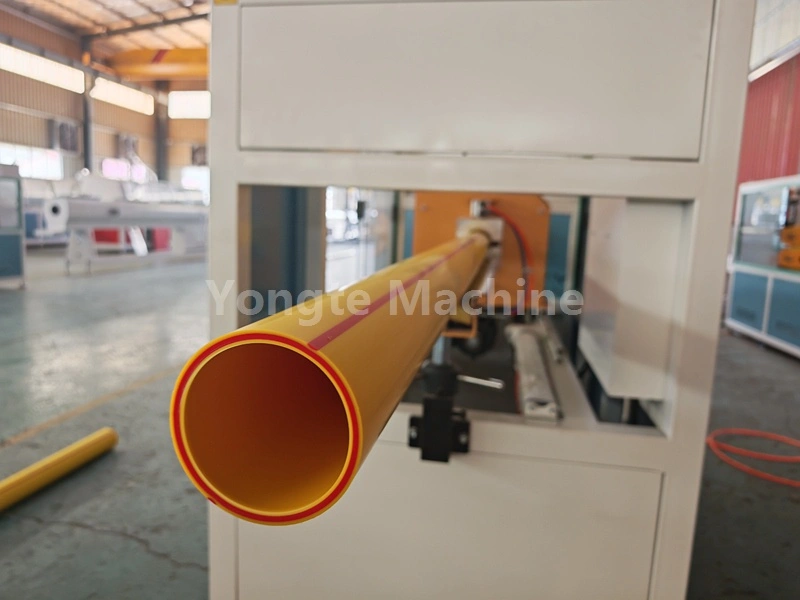

8.PEパイププラネタリーカッター自動定長切断、チップフリー切断 バリのないエッジ、切断精度±1mm 材料の無駄を最小限に抑え、高い切断効率を実現 |
|
9. レーザー印刷機製品仕様/バッチ/ブランドのリアルタイム印刷 消耗品は不要、明確で永久的なマーキング 操作も印刷内容の調整も簡単 |
|
10. スタッキングラック完成したパイプを自動的に整然と積み重ねる スタッキング高さと層数を調整可能 省力化、保管効率の向上 |
|
11. 電気制御システムABB 周波数コンバータ、シーメンスコンタクタ、オムロン温度コントローラ シーメンス PLC 中央制御、正確なパラメータ調整 明確なケーブルマーキング、EN 60204-1/EN 61000 規格に準拠 |
|
製品の利点 - なぜ Yongte HDPE パイプ生産ラインを選ぶのですか?
-
省エネ＆低コスト
- Inovance サーボモーターにより消費電力を 15 ～ 20% 節約
- 完全に自動化された操作により、人件費を 30% 以上削減
-
高精度と安定性
- 切断精度±1mm、厳しい寸法公差
- 安定した押出圧力、均一なパイプ肉厚
-
耐久性と長寿命
- 機械フレームは頑丈な鋼板で作られており、20年以上の寿命があります。
- バイメタルスクリューバレル、従来の素材よりも 1.5 ～ 2 倍長い
-
グローバル認証とコンプライアンス
- CE 認定、EN ISO 12100/EN 60204-1 に準拠
- 国際的な環境および安全基準を満たしています
-
高度な自動化
- 自動供給・切断・集積、無人キーリンク
- PLC集中制御、ワンクリック操作、習得が簡単
-
プレミアム素材とクラフト
- 接水部・接液部は304ステンレス、錆びにくい
- 粉体塗装表面処理、耐食性・耐摩耗性
-
プロフェッショナルなアフターセールス
- 機械全体の 3 年保証
- 生涯無料の技術サポート、世界的なスペアパーツの供給
-
カスタマイズ可能なソリューション
- お客様のご要望に応じてパイプ径/容量をカスタマイズします
- オンサイトでの設置、試運転、技術トレーニング
製品の用途
- 耐腐食性、漏れ防止性、食品グレードの特性を備えたPEパイプ
- 都市・地方の給水網構築に適応
- 適合機種：75～630mm（大径）/16～110mm（分岐管）
- 安全で信頼性の高い耐高圧PEパイプ
- 錆びない、スケールがつかない、耐流体性が低い
- 適合モデル: 90-450mm
- 下水排出、雨水収集、地下パイプラインエンジニアリング
- 複雑な地盤条件への高い適応力
- 適合モデル: 75-630mm
- 軽量で設置が簡単、農地/果樹園の灌漑に最適
- 農薬に対する耐食性
- 適合モデル: 16-110mm
- 非腐食性工業用液体、化学原料の輸送
- 高強度、良好なシール性能
- 適合モデル: 20-315mm
成功事例
Yongte HDPE パイプ生産ラインは 50 以上の国と地域に輸出されており、安定した性能とプロフェッショナルなサービスが世界中の顧客から高く評価されています。
